比特威爾 BW-201B信令采集器

2007/07/25

• 七號信令網監測


• 網絡(luò )管理


• 話務監測


• 計費核查

圖2－1 設備正面示意圖

圖2－2 設備背面示意圖

前插板指示燈含義如下：

1 – 5V電源指示燈
2 – 12伏電源指示燈
3 – Port0輸入（常亮表示輸入E1信號正常，快閃是LOF告警，慢閃是LOS告警，停止信令采集時滅）
4 – Port1輸入（同上）
5 – Port2輸入（同上）
6 – Port3輸入（同上）
7 – Port4輸入（同上）
8 – Port5輸入（同上）
9 – Port6輸入（同上）
10 – Port7輸入（同上）
11 –主機工作狀態（上電或初始化時常亮，正常工作時滅，閃爍表示主機未工作）
12 –主機工作狀態（同11）
13 – 未定義（常亮）

3. 產品特點 

• E1接口可配置為120歐、75歐或高阻方式


• 設備可選擇從任意一E1提取時鐘，也可以由設備自動選擇


• 可同時監測248條64K滿負符信令通道


• 可同時監測8條2MB高速信令通道


• 自動過濾FISU幀，接收到的MSU通過TCP/IP包發一指定的IP端口


• 可同時連接主備兩臺接收主機，主用機故障后設備能自動將數據發送到備用機


• 采用高速DSP處理器，具有強大的實時處理能力


• 高可靠性的硬件設計，保障信令數據準確接收


• 可接微弱E1信號（經高阻頭隔離衰減后）和標準E1信號，由硬跳線選擇


• 每個Port口可同時解碼31條普通信令通道或一條高速信令通道


• IP地址可根據跳線設定，方便登錄和配置


• Linux只讀系統，穩定可靠，可利用標準Unix命令完成配置

• 定幀 -CCS(PCM31) -CRC4 ON/OFF


• 速率 2.048 Mbps


• 碼型 -HDB3


• 阻抗 -平衡 120Ω -非平衡 75Ω


• 相對接收電平 0到-43dB


• 抖動特性 根據ITU-T. G.823


• 兼容 ITU-T. G.703，G.704，G.706和G.732


• 接口連接器 RJ45

• 解碼規范 ITU-T. Q.703，Q.704，Q.781，Q.782


• 國標 YD/T 1125-2001

• 輸出接口 RJ45連接器，10/100M自適應

TCP連接四個方向，主備機自動切換

5.應用舉例

　　信令網作為電信網的支撐網，目前已不僅僅只是提供支持話音業務所需的信令功能和程序，在新的業務，如智能網和移動網，信令網的負荷呈非線性增加。信令網的維護、優化在網絡(luò )優化中已占據最重要的地位。信令網正逐步從以前的分散管理、維護走向集中監控、維護。

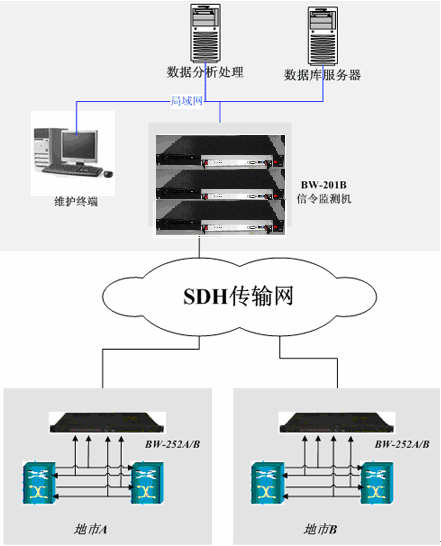

一個全省信令監測的組網示意圖：
