融合通信在奧運酒店的部署及應用

2008/04/01

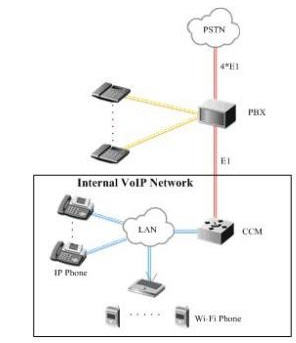

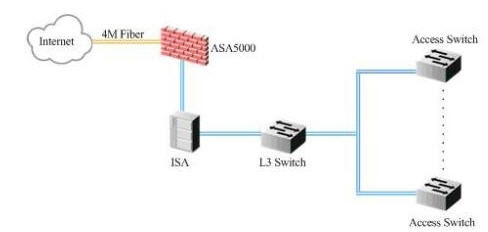

圖 2 辦公專用網

　　辦公專用網通過一條4M光纖線路連入CNC網絡(luò )，在酒店內部安裝了ASA5000和ISA等安全管理設備，ISA承擔了NAT等功能;辦公網的信息點數量大概在200個左右。

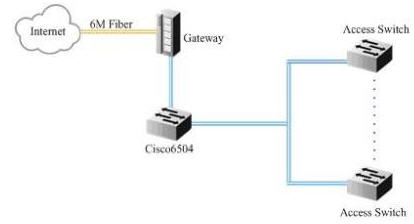

圖 3 客戶專用網絡(luò )

　　客房局域網通過一條6M的光纖接入CNC網絡(luò )，網關設備承擔了DHCP、NAT和流量限制等功能，同時在思科6504上安裝有安全板卡，對內部網絡(luò )安全進行加強和防御。由于每個客房有2~3個信息點，客房局域網總共有1300個左右的信息點。

二、改造方案

　　從上面的網絡(luò )應用現狀一眼就能看出，現有網絡(luò )架構的不合理之處，雖然基礎網絡(luò )已完善，但整體架構混亂，不便于管理，也不利于資源的有效利用，因此針對現狀，酒店方技術人員與參與網絡(luò )改造的工程方技術人員在對現有網絡(luò )環境、需求進行分析，同時針對市場上現有的網絡(luò )設備進行比較，分析各種設備的優劣、適用范圍等，最后一致通過一個最完美的方案，那就是追加一臺三星的Ubigate iBG3026做為語音網關，實現VoIP功能，并且將原有辦公專用網和客房專用網進行有效融合，從而將網絡(luò )帶寬進行合理利用，最終改造的網絡(luò )拓撲圖如下。

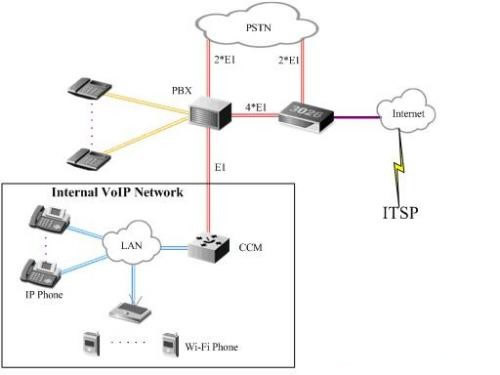

圖 4 改造后的拓撲圖

　　采用上面的網絡(luò )拓撲之后，在三星Ubigate iBG3026上配置6個E1接口，然后從PBX上把到PSTN的2條E1線接入Ubigate iBG3026，最后在PBX和Ubigate iBG3026之間再開通4條E1中繼，同時，Ubigate iBG3026通過自帶的GE接口接入酒店的辦公局域網，這樣即使出現客房人員使用網絡(luò )不規范的情況發生，也不會(huì )影響語音服務的質量。

　　網絡(luò )架構決定之后，在PBX上進行設定，把呼叫的首先線路設定為到Ubigate iBG3026，連接PSTN的2條E1做為備份鏈路，同時，在Ubigate iBG3026上設定到ITSP為首先線路，到PSTN的兩條E1為備份線路。正常情況下，呼叫的路徑是PBX→Ubigate iBG3026→ITSP，當ITSP的服務出現問題或是Internet網絡(luò )不通時，Ubigate iBG3026會(huì )通過備份E1把呼叫轉入PSTN網絡(luò )，當Ubigate iBG3026出現問題時，PBX又可以通過它連接的備份E1線路把呼叫轉入PSTN網絡(luò )，從而實現雙重保護，保證語音服務的不間斷性和可用性。并且通過E1線路，從外面進入Ubigate iBG3026的呼叫會(huì )自動轉接到現有的PBX上，所以這種拓撲的轉變，不會(huì )影響到呼叫的運行。

三、改造后方案的亮點

1. VoIP支持。通過配置VoIP功能可以大大降低語音通信費用的成本，節省開支。


2. 線路冗余。當到VoIP網絡(luò )的中繼異常時，設備會(huì )自動通過備份的PSTN線路把呼叫轉接到PSTN網絡(luò )。


3. 高可靠性。采用了電源和風扇的冗余設計，從根本上保證了設備的穩定運行;再加上模塊的熱插拔功能，當一個模塊出現故障時，可以在線更換，保證了業務的連續性;由于大部分功能都是基于硬件設計，有專門的硬件對特定的功能分開處理，從而保證了設備的整體性能，不會(huì )因為單項功能的性能上升而導致整體性能下降。


4. 可擴展，性?xún)r(jià)比高。為以后的“三網合一”打下基礎，避免頻繁的設備更換，保護投資。


5. 整體安全性。從防火墻、防病毒、防垃圾郵件、防DOS/DDOS等方面為網絡(luò )提供了一個整體的安全性。


6. 對新技術支持。提供對基于硬件的IPv6和MPLS VPN的支持，方便將來對網絡(luò )的升級和擴充，避免短期內的設備升級換代。
