三匯發布EC語音卡 無縫對接Voip應用

2008/04/07

　　三匯是國內最早在語音卡上使用自主研發的DSP算法實現自適應回波抵消（Echo Cancellation）功能的廠商。三匯目前所有模擬語音卡、數字中繼語音卡都具有8-16ms以上的回波抵消能力。在PSTN應用中，能很好地解決回波對放音狀態下進行信號音檢測、DTMF檢測、能量檢測、語音識別等操作帶來的影響，也能很好地解決回波對電話會(huì )議系統造成的不良影響。

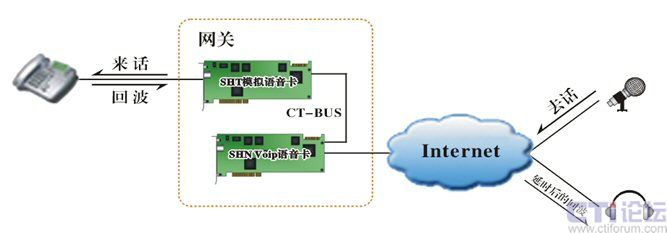

　　回波抵消與其他兩個因素（語音延遲、抖動和丟包補償）并列為評估Voip系統通話質量的三大要素。在Voip系統中，回波不僅會(huì )有上面所說的不良影響，還會(huì )嚴重影響通話的質量。目前，隨著三匯語音卡越來越多地被用于構建Voip系統，特別是在三匯的SHN系列Voip語音卡正式發布之后，對回波抵消能力在模擬卡、數字中繼卡上的應用提出了更高要求。下面的圖說明了為何回波對Voip系統的影響遠大于PSTN系統：

　　上圖顯示了一個Voip的軟終端通過一個由三匯Voip語音卡和模擬線語音卡構成的網關系統，和一個普通電話機建立通話的情況(即PC-to-Phone的Voip)。軟終端的話筒發出的聲音，通過Internet和網關傳送到電話機，從電話機產生的回波，又一次通過網關和Internet傳送到軟終端的耳機。可以看到Voip環境下的回波相對于PSTN下的回波多了兩次通過Internet的延遲，往往達到數百毫秒至一秒以上的時間，通話者非常容易覺察到回聲的存在，從而嚴重影響通話效果。

　　但從上圖還可以看到，如果模擬語音卡有很好的回波抵消能力, 徹底消除了來自于電話機的回聲，軟終端的耳機也就不會(huì )聽到回聲了。至于從電話機方向發往軟終端的話音，通常不會(huì )從耳機傳入話筒，也就不會(huì )有回聲問題。如果軟終端使用揚聲器，則必須在軟終端內部實現聲學回波抵消，確保揚聲器發出的聲音不會(huì )通過話筒回傳。對于“背靠背”的Voip系統（通話兩端都是PSTN電話，中間走Internet線路，即Phone-to-Phone的Voip），則要求兩端的網關均具有回波抵消功能，才能保證雙向通話的質量。

　　正是因為有這樣的需求和市場，于是三匯投入了大量的研發力量，發布了多款具有增強回波抵消能力的電話語音卡――EC語音卡。

　　這一系列的語音卡的特點首先是回波抵消的時長大大增加，達到了64-128ms，這個時長基本上可以抵消地球上任意兩點之間通話產生的回波。其次，利用三匯自行研究的DSP算法，大大改善了回波抵消器的實際運行效果。再次，三匯還利用了研制EC語音卡所取得的成果，以軟件升級的方式改善部分老產品的回波抵消性能，來提高了老產品的性?xún)r(jià)比。我們還將這些成果作為標準配置，集成在所有基于A(yíng)sterisk的Voip應用而專門設計的三匯語音卡上。

　　如果將這些卡與所謂裝載了昂貴的專用回波抵消模塊的產品相比，無疑會(huì )具有很大的性?xún)r(jià)比優勢。

　　三匯語音卡的回波抵消器主要由4大功能模塊組成：

　　自適應濾波器：這是回波抵消器的核心部件，它能自動模仿回波通路的特性，從而產生反向的回波信號，然后與原始回波信號疊加后消除回波。三匯語音卡的自適應回波抵消器擁有512-1024個延遲單元，對應的最長回波通路延遲為64-128ms。
　　
　　自適應濾波器系數更新控制器：控制器算法是回波抵消器的核心技術所在，它的好壞直接關系到回聲抵消器的效果和穩定性。當自適應濾波器系數發生變化時，控制器需要迅速而準確地判斷出變化的原因，如果是因為回波通路特性發生變化（通常不同的電話線路或不同的電話機都具有不同的回波通路），則需要立即更新系數才能抵銷新的回波。如果系數變化是其他原因引起的（例如雙方同時講話即Double Talk，或是噪聲、信號音等），則必須鎖定系數，否則將使回波增大。三匯自行研發的控制器，能夠使上述判斷的準確率達到5SIGMA的水準, 即99.98%, 相當于每100秒通話中只會(huì )出現23ms的判斷失誤，達到了近乎完美的效果。

　　非線性處理器（NLP）：三匯研發的NLP模塊，可以在最大限度下消除經過抵消后殘留的回波，仍做到不影響正常通話。

　　舒適噪聲發生器（CNG）：當殘余的回波被NLP消除時，線路上會(huì )出現絕對的無聲（凈噪狀態），當這種狀態和正常的背景噪聲交替出現時，會(huì )讓通話者感到不適（線路時斷時續的感覺，但實際上不影響通話）。三匯的CNG模塊，能夠用接近背景噪聲的信號填充凈噪狀態，從而提高通話的舒適度。

　　三匯的EC語音卡已經在國內市場和國際市場（俄羅斯、馬來西亞等地）的Voip系統中投入實際運行，通話質量效果完全媲美國際知名品牌Voip網關，而其他各方面表現同樣良好。

　　附表：三匯EC語音卡

型號
說明
SHT-8C/PCI/EC
8路模擬線語音卡，回波抵消時長64ms
SHT-16C-CT/PCI/EC
16路模擬線語音卡，回波抵消時長64ms
SHD-120D-CT/PCI/EC
4E1/T1數字中繼卡，回波抵消時長128ms
SHD-240D-CT/PCI/EC
8E1/T1數字中繼卡，回波抵消時長128ms

CTI論壇編輯
