MicroTCA-先進的工業計算機測控系統解決方案

彭文進 2006/10/11

摘要：
　　PICMG倡導的ATCA，因為具有先進的性能、開放的架構和高度的模塊化、標準化的結構，正在被越來越多的高性能計算機、通信設備制造商和運營服務商選定為新一代產品的最佳解決方案。PICMG最近發布的MicroTCA，充分采納、沿用了ATCA 的各項優點，以更小的空間、更緊湊的結構，為下一代網絡(luò )通信、工業計算機測控系統提供了更好的解決方案。本文將對MicroTCA的特點和在下一代工業計算機測控系統的應用方式進行具體的介紹。

　　關鍵詞：ATCA，MicroTCA，High Performance Computer，Industrial Control and Measurement

　　MicroTCA-Advanced Solution for Industrial Computer and Measure-Control Equipment

DINTEK (Shanghai) Electronic Ltd., Witt Peng

Abstract: ATCA，promoted by PICMG，according its advanced performance, high level open standard and modular architecture, is acknowledged as the best solution of next generation products by the manufacture and service provider of high performance computer and future network. MicroTCA, issued by PICMG recently, realizing the advanced feature of ATCA in more compact space, will be the best solution of next generation Industrial Computer and Control Measurement Equipment. This article will introduce the characteristics of MicroTCA and the application mode in industrial computer and measure-control equipment.

Key words: ATCA，MicroTCA，High Performance Computer，Industrial Control and Measurement

引言

　　隨著業務和內容的不斷豐富、技術和市場的不斷發展，傳統的電信網絡(luò )、計算機網絡(luò )和廣播電視網絡(luò )都在經歷一次翻天覆地的變化。網絡(luò )結構從復雜向簡單演進，網絡(luò )設備從專有系統向通用系統演進。在這個變化過程中，PICMG倡導的ATCA、MicroTCA技術規范，因為具有先進的性能、開放的架構和高度的模塊化、標準化的結構，正在被越來越多的通信設備制造商和運營服務商選定為新一代網絡(luò )通信產品的最佳解決方案。無論是有線網絡(luò )，還是無線網絡(luò )，從邊緣層的業務接入設備，到核心層的業務處理設備，ATCA、MicroTCA都顯露出巨大的應用前景。

　　3.125Gb/s的高速數據鏈路，2.4TB/s的背板傳輸帶寬，200W/slot的電源供應，強勁的通風散熱能力，完善的系統管理功能，完全的Redundant FRU設計理念，這些優越的性能無一不是新一代網絡(luò )設備的規劃和設計者們所企盼的。

　　與任何一個新技術一樣，在沒有獲得規模應用之前，在產業化環境沒有建立和完善之前，ATCA/MicroTCA在提供高性能解決方案的同時，也因為其相對較高的成本，為初期應用者設置了比較大的障礙。

　　DINTEK從實際出發，針對小型系統和產品開發，設計了2U ATCA 系統，以緊湊的結構，優越的性能，為初期應用者提供了一個低成本的ATCA、MicroTCA的開發應用平臺。

　　下面將對這個產品的特點和應用方式進行詳細的介紹。

1.DINTEK 2U ATCA系統的特點

　　DINTEK 2U ATCA系統，完全遵循PICMG 3.X 規范，采用標準19”機架式安裝結構，具有2個8U6HP280mm的標準插槽，支持RTM。系統中提供的2SLOT ATCA背板，采用點到點全互連結構，支持2xGbE的base interface和多個可配置的GbE、10GbE、FC-PI、XAUI、Infiniband、StarFabric、PCI Express Fabric Interface通道。為了保證足夠的冷卻能力，促進機箱內的空氣流通，這款系統配置了兩個可拔插的風扇盤，通風能力高達2x268CFM，從右向左均衡散熱。經過實際測試驗證，在安裝阻風嚴重的AMC模塊的情況下，仍然能保證大功率集成電路的散熱要求。依照PICMG規范，這款系統提供了冗余的DC48V供電方式，但是，沒有提供標準的PEM和ShMC，而是把它們作為可選的或可根據需要定制的模塊，以盡可能地降低系統成本。

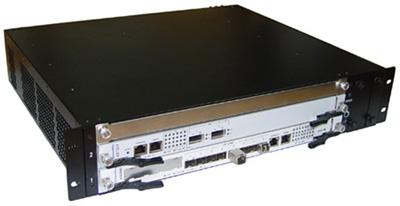

圖1，DINTEK 2U ATCA系統平臺

2.2U ATCA系統平臺應用于網絡(luò )安全領域，構建高速信息過濾/內容搜索設備

　　ATCA的高速數據傳輸能力和靈活多樣的通信接口，非常適用于網絡(luò )安全領域應用。2U的ATCA系統平臺，由于只有兩個插槽，可以不用通過交換板，只通過點對點全互連結構的背板就能實現兩塊業務板之間的高速數據交換，大幅降低了系統的成本。用如下方式構建的高速信息過濾/內容搜索設備已經在網絡(luò )安全領域投入現場實用。

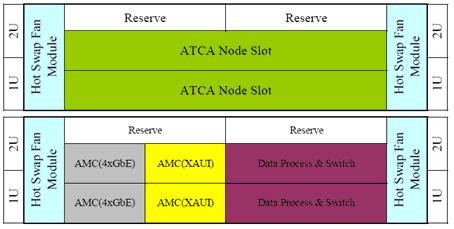

圖2，用2U ATCA構建的網絡(luò )安全設備

　　其中，Fabric Interface通道被用于傳送業務數據交換，Base Interface通道被用于傳送系統配置和管理信息。每個業務板都有數據處理和交換功能，可以負荷分擔或鏡像冗余的方式工作。通信接口模塊采用AMC結構，可根據應用環境的不同，配置為GbE、10GbE等接口類型，并且，可以很容易地實現接口和鏈路的互備和切換。
這樣的配置，如果采用CPCI的2.16架構，至少需要4U8SLOT的機箱+兩塊交換板+4~6塊業務板+兩塊CPCI電源才能實現，價格差距不大，但很多方面的性能卻無法與2U ATCA構建的平臺相比。

3.2U ATCA系統平臺應用于IPTV流媒體服務，構建寬帶綜合接入設備

　　無論是3G還是NGN，都把IPTV流媒體服務當作能夠真正帶來發展的業務。但是，由于歷史的原因和體制的限制， IPTV流媒體服務的網絡(luò )實現及運營方式等還有很多不確定因素。對于接入方式，不同的網絡(luò )、不同的運營商會(huì )有不同的選擇。如電信運營商可能會(huì )繼續推行xDSL，廣電運營商可能會(huì )沿用CABLE，而新興的網絡(luò )運營商則會(huì )直接推廣千兆以太網（GbE）。同時，設備制造商也在研發APON、EPON、GPON等不同的接入設備。可以說，未來網絡(luò )的“最后一公里”，即邊緣設備和接入設備，將是不斷發展和不斷變化的。面對如此多的不確定因素，相關的設備供應商必須開發可適應未來發展的、靈活的、可配置的寬帶綜合接入設備。用下圖所示2U ATCA系統構建的寬帶綜合接入設備將能夠最大限度地適應未來網絡(luò )的發展要求。

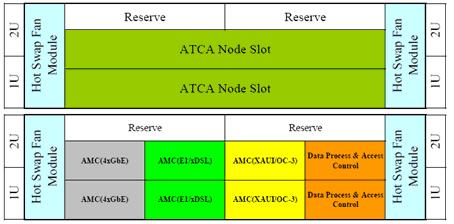

圖3，用2U ATCA構建的寬帶綜合接入設備

4.2U ATCA系統平臺應用于構建圖形圖像處理/數值分析設備

　　從上面的例子已經可以看出，2U ATCA雖然很小，但是利用其靈活的網絡(luò )拓撲結構，配合不同的AMC模塊，可以實現復雜的、過去要用龐大的系統平臺才能實現的功能。

　　下面的設計被應用于圖形圖像處理和數值分析系統。8個DSP或FPGA單元，2個SATA或iSCSI 硬盤，冗余的系統管理單元及GbE或PCI Express高速數據接口，如果沒有ATCA，很難想象一個2U的設備如何能實現如此規模的系統。

　　內容服務是未來網絡(luò )發展的動力。有了這樣的低成本高性能的圖形圖像處理/數值分析設備，借助未來網絡(luò )系統強大的接入、交換和傳輸能力，未來網絡(luò )將能夠實現更多現有網絡(luò )實現不了的業務和人們現在還無法想象的業務。

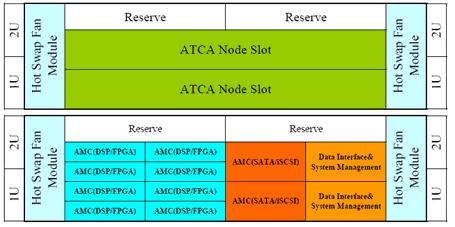

圖4，用2U ATCA構建的圖形圖像/數值分析設備

5.2U ATCA系統平臺應用于MicroTCA系統開發

　　MicroTCA是PICMG最新發布的、基于A(yíng)TCA和AMC結構的、面向未來網絡(luò )低成本應用的技術標準。與ATCA一樣，MicroTCA也是一個先進的計算和通信平臺，它的基本模塊就是ATCA中的AMC，二者的機械結構、電氣特性、接口類型等都完全相同。也就是說，AMC模塊可以直接應用于MicroTCA。

　　MicroTCA定義了一種新型模塊——MCH（MicroTCA Controller & Hub），它是MicroTCA系統的控制、管理和數據交換模塊，之前曾被稱為虛擬載卡管理器（VCM--Virtual Carrier Manager）。即，MicroTCA系統的MCH相當于A(yíng)TCA系統的ShMC+Fabric+Carrier。MCH采用了與AMC完全相同的連接方式，結構尺寸與半寬全高的AMC模塊完全相同，連接方式也完全相同。

　　MicroTCA還特別定義了標準的Power Module，把背板輸入的DC48V電源轉換成DC12V，為MCH和其他MicroTCA模塊提供電源供應和功率管理功能，類似于A(yíng)TCA系統的PEM和載卡上的DC/DC Converter。 MicroTCA的Power Module也采用了與半寬全高AMC模塊完全相同的機械結構，但是，為了保證電源供應能力，采用了與AMC不同的連接方式。

　　從MicroTCA以上的特點可以看出，ATCA 系統的所有模塊，都可以平滑移植到MicroTCA系統，完全可以用ACTA的系統平臺開發MicroTCA產品。下圖是用低成本的2U ATCA系統平臺開發MicroTCA產品的示例。

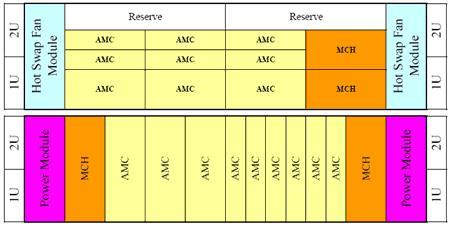

圖5，用2U ATCA作為MicroTCA的系統開發平臺
