美國EXCEL公司開放式可編程業務平臺技術說明

2005/06/29

　　全球信息產業的全球化和開放趨勢正在刺激人們對網絡(luò )集成、對各種獨特的增值業務以及多媒體通信的廣泛需求。電信運營商、系統集成商和開發商在這些新出現的市場中面臨著激烈競爭。他們需要將自己新的產品和服務率先打入市場，以質量、價格、進入時間和服務來取得競爭勝利。

　　要實現上述目的，需要有一個具有開放性、可伸縮性、高性能和可編程的交換平臺。具有創(chuàng )造力的公司可以利用這種平臺提供廣泛的不同類型的業務，而這些業務既可以滿足現有網絡(luò )的要求，又能適應未來的趨勢。EXCEL CSP即是在這開放式可編程發展的行業大趨勢中走在前列，以向用戶提供最開放、最具伸縮性和最強勁的交換技術為使命的通訊平臺。EXS系列開放式可編程交換機為電信增值業務的快速發展提供了一個完善、強大的基礎平臺。

　　EXCEL設計、生產、銷售和支持系列高性能、開放式、可編程交換系統，這些系統都廣泛地應用于電信產業的各個方面和服務中心。EXS開放式可編程交換平臺的容量從60到30000端口，融合語音和數據網絡(luò )，支持多種互聯協議(七號信令TUP/ISUP/SCCP/TCAP、ISDN、中國一號信令、H.323、TCP/IP、MGCP、SIP)，內置媒體處理能力，內置大容量的錄音功能，提供電信級的可靠性、完全的冗余備份和強大的開發能力。為開發商充分發揮創(chuàng )造力和想象力提供了一個完善的平臺。EXCEL CSP為全球以交換運營為核心業務的公司提供服務，包括為增值業務平臺開發商及有線和無線網絡(luò )運營商提供服務。

　　EXCEL的EXS系列開放式可編程交換產品在全球70個國家得以應用，且正迅速向世界電信市場中許多新的應用和業務領域擴展。目前已有數百套系統運行在國內通信網中，全球更多達8000套系統在運行中。

1.EXS可編程綜合平臺的設計思想
--開放性、可編程性、可伸縮性、高性能

1.1.開放性
　　計算機在早期是面向特殊應用的大系統，讓人望而生畏，當它演變成開放系統后，帶來了一場革命，從個人電腦到小型機成為靈活構造各種系統的工具。

　　交換技術同樣也是朝著這一方向發展。傳統的交換設備都是由固定的程序控制的，用戶或集成商無法改動其原有模式，每一步發展都需要受到廠商的限制；開放式可編程技術的出現帶來了又一場革命，它將允許用戶和集成商根據自己的需要去組合系統的構成、修改接口信令和呼叫模式，從而根據自己的設想在同一個平臺構造真正的話音、數據、圖象等多媒體的綜合應用系統。

1.2.可編程性

　　可編程的概念指提供開放式可編程的開發環境，用戶可以根據自己的需要去編寫自己的應用程序。EXS主要通過兩個模塊來實現：API（應用編程接口）和PPL（可編程協議語言）。

　　API的功能主要有：配制控制、呼叫控制、DSP資源控制、告警和維護。使用API，用戶可以快速開發出滿足自己業務流程的系統。而且可以把多種應用放在同一平臺上，大大節省了成本。而且EXS開放式可編程交換機所提供的API非常豐富和靈活，不僅實現了常規的CTI功能，還能夠深入的控制交換機的每一種資源。這樣用戶和開發商就不僅能提供通用的增值業務，更能充分發揮自己的創(chuàng )造力和業務開發能力，提供各種獨具創(chuàng )新的業務。

　　PPL通過高級圖形界面修改狀態流程圖表來快速實現接口信令的修改。令人難以置信的是：
PPL可以迅速修改信令流程，在幾天內可以做出滿足各國家與地區公網信令要求，包括R2信令或七號信令。

　　可在現場修改變量適應標準或非標準信令。

　　可以實現同一系統同時運行多種信令。例如可以在單一系統中實現ITU-T/ANSI/中國的七號信令的混用。可以作為信令轉換系統。

　　EXS已經具備滿足中國規范的各種信令如E1/T1、China R2、SS7（TUP/ISUP/TCAP/SCCP ）、ISDN、V5.1/V5.2、H.323、IPDC、MGCP等。

1.3.可伸縮性
　　系統容量可從60擴展到30，000個無阻塞交換端口，滿足各類用戶的業務發展需要。運行商可根據具體業務需要及用戶量大小，隨時增加系統容量。

1.4.高性能
　　采用了分散式微處理技術，可編程門陣列FPGA技術及DSP技術，使系統具有很高的處理能力，信號音、錄音、提示音和會(huì )議電話均不占用交換時隙，大大提高了端口利用率。以EXS2000基本模塊為例，其可用端口可達2048。

　　開放式可編程設計，使系統具有卓越的適應性，兼容性和靈活性，同一平臺多種接口：E1，T1，J1，ISDN PRI，ISDN BRI，VoIP，V5.2等。

1.5.可靠性
　　硬件采用高可靠性、高集成度器件，軟件采用多種容錯辦法。電源及CPU/矩陣的全冗余配置保證了系統的高可靠性，SS7信令卡，ISDN信令卡等單元均可(1+1)冗余配置;E1接口等單元均可（N+1）備用配置，部件可熱拔插。實現了電信級可靠性。部件可靠性高達99.999%。

2. EXS可編程平臺的技術說明

2.1.呼叫處理功能
　　EXS可編程交換平臺是面向電信級應用的大容量,高處理能力,高可靠性的網絡(luò )接入平臺.

2.2.呼叫處理能力
　　單個模塊(EXS2000)的呼叫處理能力BHCC高達25萬次呼叫每小時,

2.3.容量

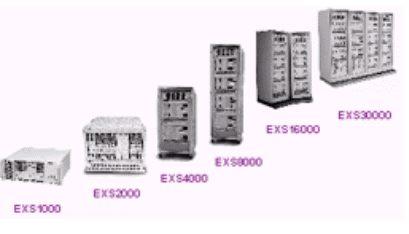

　　EXS開放式可編程平臺的容量從60端口直至30000端口,實現了系統容量的平滑增長。各產品的型號分別為EXS1000/ EXS2000/ EXS4000/ EXS8000/ EXS16000/ EXS30000。其中EXS1000/2000為基本模塊,其余型號是以EXS2000為模塊堆疊而成.

　　EXS1000的最大容量為32E1，EXS2000的最大容量為64E1，在多模塊堆疊時，最多可以堆疊16個模塊，系統的最大容量可以達到1024E1。

中繼接口

DSP-ONE板

DSP2板

SS7（MTP、TUP、ISUP、TCAP、SCCP等）

ISDN信令板

VoIP

EXNET擴展板

　　因為EXS平臺的大容量特性,在常用系統中多數采用EXS1000或EXS2000模塊即可.電路板除了電源部分是專為不同模塊而設計,其他均可以在不同型號的模塊中通用.

　　EXS1000的最大容量為32E1(1024端口),外觀尺寸為7"高x19.125"寬x19.125"深，提供雙備份CPU槽位和雙備份電源槽位,另外提供4個通用槽位用于其他電路板.

EXS1000外觀圖

　　EXS2000的最大容量為64E1(2048端口),外觀尺寸為15.7"高X19.125"寬X19.125"深.提供雙備份CPU槽位和雙備份電源槽位,另外提供16個通用槽位用于其他電路板.

EXS2000外觀圖

2.4.完全的冗余備份
　　EXS1000/2000均提供完全的冗余備份,CPU/電源/七號信令板/ISDN信令板均采用1+1備份模式,E1電路接口板采用N+1備份模式,并提供雙總線冗余備份模式.

　　EXS平臺通過API提供完善的呼叫控制編程接口.應用軟件可以通過API動態的分配話務量.并且系統的全部雙備份電路板均采用負荷分擔模式,即在正常工作時,備份電路均處于獨立工作狀態,而一旦出現電路切換則備份電路立即承擔全部處理.這種結構既保證了系統的可靠性,又提高了系統的利用率和處理能力。

　　EXS平臺在冗余設計上的獨特性在于提供了不同電路板冗余的獨立性。每一種電路板的冗余只需要考慮其自己即可，不同種類的電路板之間沒有關聯性。

2.5.錄音/放音功能

　　EXS平臺直接在DSP板上提供語音通知功能，用于向來話者提供語音菜單和選擇信息，如：業務類型、用戶代碼或用戶密碼等，可直接根據這些選擇將呼叫路由到相應的隊列/技能，而不需將呼叫轉接到IVR、語音郵箱等外部語音處理設備來獲得這些信息，從而大大節省了系統資源。此外所有用戶選擇信息可通過TCP/IP鏈路送給CTI服務器以供應用軟件使用如：從數據庫中選擇相應用戶數據以彈出到座席PC屏幕上。對于網絡(luò )呼叫中心系統還可將這些選擇信息送到網絡(luò )其他節點以供呼叫路由用。

　　當系統需要大容量的語音資源時，EXS平臺提供DSP2板直接將IVR的能力融合的系統中。DSP2板使用3個100M網口和語音資源服務器連接，所有的語音文件存放在服務器中，在需要播放語音時，系統直接從資源服務器上動態播放相應的語音文件；在做實時錄音時，DSP2板直接連接語音資源服務器，并動態存儲相應的語音。這樣一來，系統就可以直接提供動態的錄音和放音，并且不需要外接獨立IVR系統。系統的集成度大大提高，資源成本顯著降低。

2.6.號碼資源
　　EXS平臺提供非常靈活的號碼處理和外撥功能.系統對號碼長度不做限制,應用軟件可以根據實際需求任意設定號碼方案.可以做到不等長號碼以及不同業務使用相同字冠等等特殊要求.

2.7.VoIP
　　EXS平臺提供對VoIP的強大支持，可以支持多種控制信令，如H.323,MGCP,SIP等.
　　EXS平臺同時提供基于VoIP的豐富的增值業務。
　　完整的VoIP方案由三部分組成：網關、網守和業務模塊。
　　網關使用了EXS平臺直接構成，提供基本的語音接入和語音壓縮解壓。

2.8.呼叫路由
　　EXS平臺提供了完善的API,應用軟件可以通過這些API靈活的控制系統的各種路由,并創(chuàng )建適應特殊需求的專用路由.

2.9.接口
　　中繼接口
　　提供E1/T1/J1數字中繼,阻抗有75ohm和120ohm
　　提供DS3數字中繼

2.10. 座席接口
　　使用channelbank提供二線模擬接口.或直接使用IP座席.
　　提供API,可以實現屏幕"軟電話"。令所有座席呼叫均通過計算機屏幕操作

2.11. 網絡(luò )接口
　　在CPU和七號信令板上均提供TCP/IP接口，用于系統的控制和管理
　　在IP接口板上提供100M以太網接口，用于VoIP業務。
　　在DSP2板上提供3x100M網口，用于和語音資源服務器連接。

2.12. 信令接口
　　支持多種互聯協議(七號信令TUP/ISUP/SCCP/TCAP、ISDN、中國一號信令、H.323、TCP/IP、MGCP、SIP)
　　不同的信令部分可以同時在一臺交換機上運行。

2.13. 強大的七號信令支持
　　支持ITU-T/ANSI/中國版本的七號信令TUP/ISUP/SCCP/TCAP,并且可以同時支持不同版本的七號信令在同一塊信令板上運行。每塊板支持16條信令鏈路，和4個信令點源碼(OPC),全系統最多支持512信令鏈路。單塊七號信令板的處理能力可達1000MSU/S.

　　并且提供七號信令的可編程能力。

2.14. ISDN信令支持
　　支持ITU-T/ANSI/中國版本,并且可以同時支持不同版本的ISDN信令在同一塊信令板上運行。每塊板支持32條ISDN D信道。

2.15. VOIP信令支持
　　支持H.323,SIP,MGCP等IP控制信令,并提供靈活的信令編程能力.

2.16. 其他信令
　　支持中國一號信令、各種模擬信令、DPNSS、QSIG等

2.17. 信令可編程能力
　　EXS平臺獨具信令可編程特性。通過稱為PPL（可編程協議語言）的技術，交換系統可以在現場進行信令的編程和修改，同時提供相關的圖形工具以簡化編程工作量。

　　此項功能完全開放給全部EXS平臺。

2.18. 時鐘與同步
　　EXS平臺提供三種同步方式：浮地工作方式、主從同步方式、外部時鐘源。
　　在同一個平臺上可以靈活選擇同步方式。
　　在實際應用中，主要采用主從同步方式，系統的時鐘通過2Mb/s接口，提取時鐘信號，同步與匯接交換機的時鐘。同步設備的時鐘等級為第三級，最低準確度達到±4×10-7，牽引范圍能同步到準確度±4×10-7的時鐘。初始最大頻率偏差5×10-10。

2.19. 管理維護系統
　　在復雜而且重要的運營環境中，一個組織需要一種能夠立即改進工作，管理運營，并且控制成本的能力。EXS平臺通過基本呼叫管理系統（SSA）和可編程接口支持呼叫管理。SSA是基于WinNT的系統管理軟件，提供對交換機系統的實時管理和維護。同時EXS平臺所提供的API令應用軟件可以將交換機的管理維護集成到應用系統之中，收集很多實時信息并存放很多歷史記錄，可提供多種定制的報告。在實現交換機的管理維護的同時，又將整個應用融于一體。

2.20. 系統可靠性
　　EXS平臺是面向電信級應用而設計的高可靠性交換系統。系統提供了完全的冗余備份,CPU/SS7/ISDN/電源/系統總線/光環等均提供1+1備份,E1/T1/J1電路接口提供N+1備份。在管理維護系統的各種參數時，系統的正常運行不會(huì )受到任何的干擾。而且還提供在線升級的能力。

　　系統的全部資料可以通過TCP/IP接口傳輸至主機系統或網絡(luò )，作為備份使用。當系統需要重新啟動或裝載時，能夠通過TCP/IP接口自動裝載程序和數據，進入正常運行狀態。

2.21. 故障診斷和維護
　　提供多種方式和手段進行維護。
　　通過呼叫管理系統可以動態觀察系統狀態，和各電路板的狀態。并且可以人工進行干預，比如　　屏蔽故障電路，切換資源等。
　　通過系統跟蹤文件，詳細記錄系統的每一個動作，便于進行故障分析。
　　提供編程接口，應用軟件可以通過API監測系統狀態。
　　在每一塊電路板上均提供監測端口，用于故障監測和狀態觀測。

上海傲特公司供稿 CTI論壇編輯
