華為3Com IP融合通信解決方案應用創(chuàng )維集團

2006/05/24　　

　　現在，隨著新型IP技術的興起，語音、視頻和數據三種通信手段進一步融合，以IP集合通信的形態開始服務于廣大行業和企業用戶。

　　隨著經濟全球化趨勢的不斷加深以及技術的不斷進步，市場競爭日益激烈，尤其是進入WTO之后，競爭環境瞬息萬變。這種形勢下，企業與客戶之間及企業內部的溝通愈發顯得重要。語音、數據、視頻都是人類重要且有效的通信方式，在企業的對內對外溝通中占據著重要位置。但是長期以來，這幾種通信方式都是相互獨立，既損害了溝通的效果，也給企業帶來了不小的通信成本。

　　企業IP網絡(luò )的完善及IP集合通信技術的成熟，使得在統一IP網絡(luò )上實現語音、視頻、數據融合成為不可逆轉的趨勢。IP網絡(luò )最初只能實現簡單網絡(luò )連接、E-mail、文件傳送、信息發布等簡單業務。98年后隨著IP網絡(luò )控制技術和QoS技術的發展，逐漸成為一個多業務承載網絡(luò )，Voice over IP、Video over IP等基于IP的綜合應用開始出現，各種通信手段的傳輸通道統一到了IP網上。現在，隨著新型IP技術的興起，語音、視頻和數據三種通信手段進一步融合，以IP集合通信的形態開始服務于廣大行業和企業用戶。

　　更安全、更節省——創(chuàng )維的需求

　　創(chuàng )維公司是一家大型制造企業，總部設在深圳，在深圳本地和全國各地有多家辦事機構。各分支機構少則幾臺電腦，多則數十臺電腦各自組成局部網絡(luò )系統來完成辦公和處理任務，與深圳總部通過Internet進行連接，網絡(luò )和業務管理存在諸多難題，具體如下:

　　·整個網絡(luò )連通性很差:隨著公司業務發展和規模擴大，現在整個集團除總部外還包括13個產業公司和全國160個分支機構，分布在以深圳為中心的全國各個地方，目前各產業公司之間的網絡(luò )連接除深圳總部、香港、公明基地和西鄉模具廠四地之間是通過窄帶IPLC專線連接外，其他各地均通過Internet公網連接，沒有構成統一的企業內部網絡(luò )互連。

　　·網絡(luò )安全存在較大問題:各產業公司均有各自的Internet連接，整個集團公司沒有一套完整的安全策略，各地的防火墻安全配置沒有統一規劃，公司沒有一套完整的VPN系統來滿足信息安全的要求，公司信息安全存在很大隱患。

　　·網絡(luò )性能比較差:如上面所述，目前深圳總部、香港、公明基地和西鄉模具之間是通過專線連接，但網絡(luò )連接帶寬都很小(最大只有256K)，難以滿足公司內部信息共享及IT業務發展的要求。

　　·整個網絡(luò )的擴展性和統一管理性比較差:集團各部門公司的網絡(luò )各自分立，沒有形成全集團統一的網絡(luò )平臺，網絡(luò )連接方式各異，造成網絡(luò )擴展性差，缺乏統一的構架和管理。

　　·公司電話系統比較復雜，缺乏一套完整的VoIP方案來解決整個公司的電話通信系統:隨著公司規模的不斷擴大，當前的網絡(luò )環境將無法滿足更多的資源訪問需求，公司內部通話系統也將出現緊張繁忙和話費高昂情況，現有狀況很難有效的進行費用控制和節約話費開支。

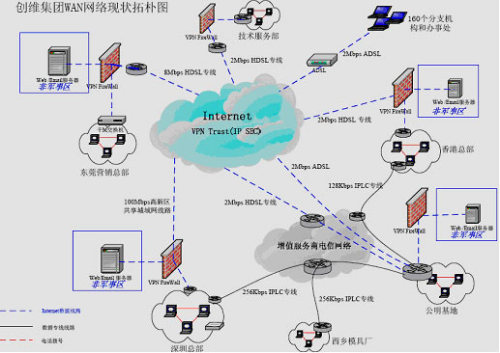

創(chuàng )維集團現有數據網絡(luò )通信架構如下

　　目前，面積超過64萬平方米的創(chuàng )維平面顯示科技園，正在深圳石巖興建。這一中國最大的數字顯示產業基地建設完成后，企業不僅需要一個可實現多業務承載的IP融合網絡(luò )來滿足企業業務發展的訴求，同時也面臨著壓縮運營成本壓力，因此尋求降低運營成本費用的有效路徑，已成為創(chuàng )維集團長期關注的核心問題。

　　創(chuàng )新、節約、統一管理——基于IP集合通信技術的解決方案

　　從自身實際需求出發，創(chuàng )維集團決定采用IP集合通信技術組建石巖基地的數據通信網絡(luò )系統。通過IP集合通信技術，可以給創(chuàng )維帶來如下好處:

　　創(chuàng )新業務，提高企業競爭力:IP集合通信通過語音、視頻與數據的融合，為企業建成一個基于IP的通信平臺，為日后實現豐富的端到端的IP通信業務打下基礎。在繼承傳統語音、視頻業務的同時，可以方便支持新的業務，如電話會(huì )議，語音信息，可視通信、統一電話目錄服務等，使通信系統成為企業進步的驅動力。

　　節約通信成本:對于一個大型企業，有著分布在不同區域的多個分支， 在建設IP集合通信系統前，不同分支間的通信往往是通過運營商的長途線路進行的，企業每年都為此支付不菲的費用。如今，通過IP集合通信，企業內部的語音通信可以轉化為IP報文，直接通過企業內部IP網絡(luò )進行，從而極大的節約了企業的通信成本。

　　簡化網絡(luò )管理:通過IP集合通信，實現了企業數據、語音、視頻系統的管理融合。通過一套管理系統即可對數據及語音的設備、用戶及應用進行管理。由于是基于IP，具備很大的靈活性，企業的電話可以根據企業業務的發展及組織的變更靈活的擴充網絡(luò )、調整號碼分配方案。也可以支持企業員工的移動辦公，員工的辦公位置發生變化后，只需在管理軟件上作相應的簡單改變，該員工的號碼不變。

　　而經過一番考察之后，創(chuàng )維集團最終決定華為3Com提供的解決方案。整個解決方案在提供優質的VoIP解決方案的同時，為創(chuàng )維集團規劃了覆蓋整個集團的IT通信系統架構。

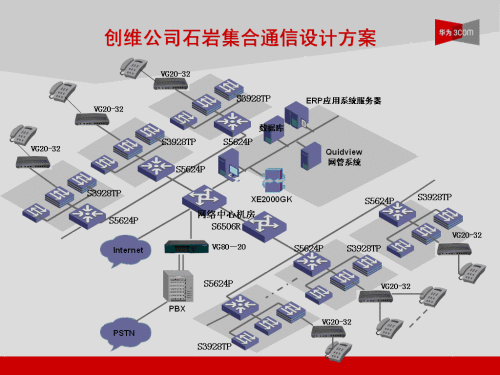

　　華為3Com創(chuàng )維集團石巖基地集合通信設計方案示意圖

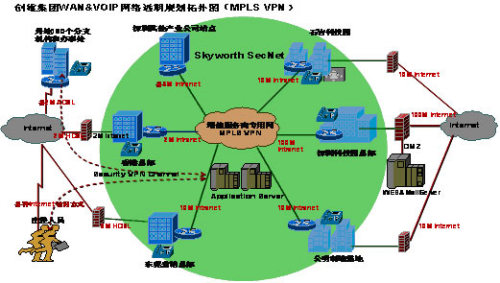

　　創(chuàng )維集團網絡(luò )遠期規劃拓撲圖

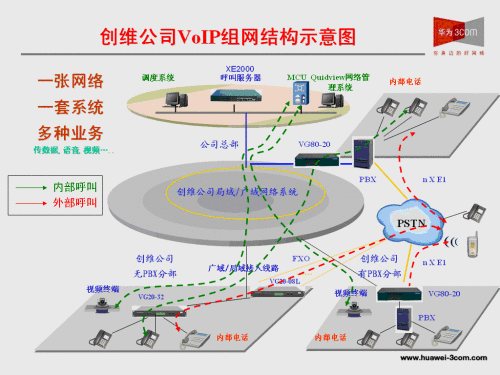

創(chuàng )維集團公司華為3Com(整體)集合通信解決方案示意圖

　　整個解決方案大量使用了華為3Com公司自主研發的XE2000、VG80-20、VG20-32、VG20-16、VG21-08等一系列VOIP系統，整個石巖基地語音點數覆蓋1500點以上，未來發展可以擴展到2500點。

　　其中，Quidway® XE200/2000語音服務器設備(以下簡稱XE200/2000)作為本次創(chuàng )維VOIP解決方案的靈魂產品，可將創(chuàng )維的大量語音設備連接起來，整合為一個易維護、好管理、可升級的語音網絡(luò )，最大限度地發揮和增強語音網關、IP電話終端的特性，保護用戶的投資。同時，XE200/2000可作為H.323 GK、SIP Sever和語音業務服務器，集中管理VoIP業務，并統一管理語音網關、IP電話終端等設備。除完成注冊管理、路由管理、呼叫控制、帶寬管理等基本呼叫功能外，XE200/2000還提供傳統PBX業務、語音和數據的結合業務，業務信息可以由管理員設置，也可以由用戶通過GUI圖形化界面或電話終端自行設置。

　　XE2000外觀圖

　　VG語音網關設備主要通過私有專線、回波抵銷、舒適噪音、免打擾、鬧鈴、無條件轉移、遇忙轉移、群線接入、二次撥號接入、號碼最長匹配等普通IP話機不具備的特殊功能滿足創(chuàng )維的業務功能。該設備支持H.163中的編解碼，包括G.711alaw、G.711ulaw、G.729r8等，豐富的編解碼能力保證了在不同帶寬要求下都能夠勝任組網。

　　創(chuàng )維集團VOIP號碼分配與撥號規則

　　為了使創(chuàng )維集團IP語音專網系統使用更加方便，華為3Com公司遵循原郵電部《YDN065-1997郵電部電話交換設備總技術規范書》第四章和第七章要求，按照容易記憶、貼和日常電話使用習慣，層次結構清晰、擴展性好的原則，制訂了用戶標識和編號規則。

　　考慮到目前創(chuàng )維集團節點內部的語音通信撥號方式為撥打4位短號，出局號為9。為保證內外溝通的順暢，在進行IP語音改造時，應盡量不改變原有撥號方式和電話號碼，且貼近日常電話使用習慣。華為3Com公司建議:在保留內部通信短號的同時，統一創(chuàng )維集團VOIP專網和PSTN公網的區號。具體號碼分配與撥號規則如下:

　　長途呼叫的標識

　　華為3Com建議，創(chuàng )維集團IP語音專網用戶標識由長途區號和本地網號碼組成，長途區號為2～3位兩種位長的，其規律為:

　　首位為1或2的長途區號號碼長度為兩位。

　　首位為3、4、5、6、7、8、9的長途區號長度為三位。

　　為了更貼近日常使用習慣，具體的編碼建議采用PSTN公網區號編碼，在PSTN公網中，撥打長途采用號首0，我們建議在創(chuàng )維集團IP語音專網中采用號首9標識長途撥號，這樣在專網撥打外地時能夠符合我們日常的撥號習慣。

　　本地呼叫編號

　　本地號碼建議采用6-7位:XXABCD

　　其中XX標識所屬省份，ABCD為創(chuàng )維集團內部統一分配的專網電話短號，也作為本地內部短號直接呼叫。

　　按照該規則，可標識數十個省份和地區辦事機構及下級機構，每個節點內部可容納近萬用戶。能充分滿足創(chuàng )維集團各個部門的語音通信系統需求。

　　例如:對于創(chuàng )維集團深圳本部?jì)炔繉?zhuān)網電話系統，后面四位ABCD統一由IT中心分配，同時也作為本節點的內部呼叫短號。接在同一XE控制下的電話相互撥號的時候直接呼叫ABCD四位短號即可，對本地市之外(外地)需要進行呼叫的時候，為了方便查找和記憶，則在分配給當地機構的ABCD四位短號前加上9和地區區號。如下:

　　直接呼叫出局號9+地區編號+ABCD四位短號。

　　例如:

　　創(chuàng )維總部號碼:0001～0999;區號:755;

　　創(chuàng )維石巖基地號碼:1000～1999;區號:755;

　　東莞創(chuàng )維號碼:2000～2999;區號:769;

　　……

　　例如:以深圳創(chuàng )維為例子撥打如下省份

　　東莞創(chuàng )維9+(769)+ABCD

　　湖北創(chuàng )維9+(27)+ABCD

　　跨XE呼叫的撥號規則與同XE呼叫的情況相同，該呼叫需要通過創(chuàng )維集團的語音服務器實現選路。

　　PSTN呼叫撥號

　　改造之后，專網IP語音系統需要呼叫PSTN時(VG80-20/VG21-08)，可采用0+PSTN號碼的方式撥號。語音交換系統根據號首0，查找最近的PSTN落地網關出局。這樣，在呼叫異地公網用戶的時候只需要支付市話費用即可。

　　號碼路由

　　1)內部電話

　　本地節點內部呼叫時，直接撥打4位短號，呼叫路由全部在本地XE內部進行。

　　本地市內部呼叫，但跨XE(不在同一節點)時，直接撥打4位短號，呼叫路由通過XE之間協調處理。

　　2)外部電話

　　為了信息保密，在規定創(chuàng )維集團內部專網電話與公網通信的時候，只能從創(chuàng )維集團專網呼出到外部PSTN，不能由外部公網PSTN直接呼入到創(chuàng )維集團內部專網。這個呼叫限制功能可以在語音管理系統(XE)上配置實現。

　　呼出(地市內):創(chuàng )維集團內部專網電話語音系統需要呼叫PSTN時，可采用“0”+PSTN號碼的方式撥號。語音服務器根據號首0，查找最近的PSTN落地網關出局。

　　呼出(跨省):經過創(chuàng )維集團語音服務器(XE)，查找被呼叫地的對方語音服務器(XE)，最后查找最近的PSTN落地網關出局。

　　呼入:處于安全保密考慮，建議完全禁止外部公網用戶直接呼入。

　　建設完成后的創(chuàng )維集團石巖基地，在整合內部視頻、語音、數據資源、IP電話等業務的同時，還實現了業務自動化、管理統一化、使用簡單化，使企業資源得到充分利用，溝通效率得以迅速提高，更重要的是，其運營成本得到了大大降低，實現了有效運營控制。
