VC3視頻指揮調度平臺應用于通信部隊

2010/09/08

　　現代戰爭已經從工業時代的機械化作戰向信息時代的信息化作戰進行轉變，軍隊整體指揮體系逐漸地趨向扁平化，在特殊情況下,往往上級指揮員需要越級直接指揮一線部隊,并直接了解一線部隊的作戰、執勤、訓練情況,因此必須通過語音、視頻、數據信息通信手段，使上級指揮員的戰斗指令能夠安全、清晰、快捷地傳遞到一線部隊，一線部隊的實時情況上報到上級指揮員。而VC3視頻指揮調度系統是將語音、視頻、數據應用進行—體化融合的多媒體通信系統，完全可以滿足部隊的各級指揮調度和監控管理需要。該系統在軍隊作戰、執勤、訓練、管理的應用中，以其獨特的通信方式取得部隊官兵的一致好評。

　　本項目根據通信部隊執勤、訓練、維護保障信息化建設總需求，結合部隊目前通信網絡(luò )基礎現狀以及通信部隊日常執勤管理、軍事訓練、通信裝備日常維修、遠程技術支持的需求，為通信部隊建設一套綜合業務視頻指揮調度管理平臺，以提升通信部隊軍事訓練、日常管理和通信裝備維修系統信息化保障水平，為各級機關部門加強對下工作的業務組織指導、過程控制，以及應急處置能力提供技術手段。

1、建設目標

　　該系統的建設目標是在總站范圍內建立一個穩定可靠的、以通信樓為中心、各營為節點并接入各機房要素已建設的監控攝像頭，實現總站的各類業務的綜合視頻指揮調度。通過建設綜合業務視頻指揮調度系統，實現以下目標：

　　1）實現總站、領導辦公室對機房值班人員在崗值班秩序的可視化監督，發現違規現象時，可以立即對其指出，糾正。

　　2）實現總站對機房環境、設備運行情況及重要目標的全過程、全天候監控，并能對監控圖像進行集中存儲，便于日后查證。

　　3）實現總站重點保障命令的下達、下級單位執行任務過程中，緊急情況的匯報。

　　4）實現總站、營部、連部等控制中心對保障中遇到的某一事件進行實時協同處置，及時排除故障，全面提高各單位處理突發事件應急能力和工作效率。

　　5）實現各單位之間不同類型的視頻會(huì )議，進行遠程協商，日常辦公使用。

　　6）實現總站對機房遠程技術支持維修工作，指導現場的修理人員進行維修操作，其他地點的技術人員也可以進行實時技術觀摩學習。

　　7）實現總站對機房遠程專業技術培訓，機房能將授課人圖像和多媒體課件圖像同時下傳，增強教育訓練的互動性。

　　8）通過圖像合成編碼功能，總站在帶寬有限的情況下，可以同時瀏覽同一機房的多個重要畫面，便于總站對機房情況進行綜合性分析。

　　9）通過多分屏解碼器，總部控制中心可以將機房現場的圖像上墻，并且可以對不同圖像進行拼屏顯示，確保在墻山顯示更多的圖像信息。

　　10）通過報警聯動功能,可以將機房的報警信息的與該系統進行聯動處理。

　　11）系統應具有視頻監控系統接入能力，實現對監控點可視和可控，實現對重要通信要素、重要通信設備、無人值守臺站進行動態監視，隨時了解現場情況，以便采取相應的預防和補救措施。

2、建設方案

　　系統采用軟交換技術和分布式架構設計，結合多種視頻業務接入處理、采用H.264/MPEG4壓縮編解碼、組播等多媒體技術和網絡(luò )通信技術，確保在各種網絡(luò )環境下提供高清晰、實時、全動態圖像和高保真聲音，滿足用戶多種業務不同需求。

　　系統采用模塊化設計，支持接入多廠家視頻編碼器，方便視頻監控系統的升級。

　　系統采用碼流同步傳輸技術，實現視頻碼流、音頻碼流、數據碼流同步實時傳輸，確保視音頻同步，滿足協同工作需要。

　　系統緊密結合用戶多樣化需求，將各類視頻應用集成到一個平臺，完整實現了遠程技術支持、遠程培訓、視頻會(huì )議等多種業務并可以擴充數據會(huì )議、數據采集等功能。

3、系統總體結構

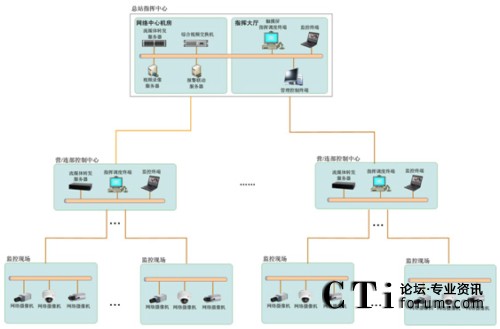

　　系統采用基于網絡(luò )的分布式控制結構，通過通信樓專網連接各機房和各營等現場監控點。分為通信樓一級指揮調度平臺，營二級指揮調度平臺，結構如下圖。

　　　　　　　　　　　　　
　　1) 通信樓一級指揮調度平臺

　　一級平臺配置如下：綜合視頻交換機、流媒體轉發服務器、視頻錄像服務器、網絡(luò )視頻矩陣、指揮調度終端、管理控制終端和相關的語音音響設備。

　　2) 二級指揮調度平臺

　　在二級配置流媒體轉發服務器、指揮調度終端、和相關的語音音響設備。

　　3) 整合已建視頻監控系統

　　(1) 整合模擬視頻監控系統

　　在“不破壞、不改變原有已建監控系統的架構”原則下，可以無縫兼容主流廠家各品牌的矩陣等系統控制設備，只需增加視頻分配器設備，即可將原有模擬視頻監控系統平滑接入到大型多級通信裝備遠程可視維修支持系統中。

　　(2) 整合數字視頻監控系統

　　在“不破壞、不改變原有已建監控系統的架構”原則下，通過設備代理服務器集成SDK二次開發包，將原有數字視頻監控系統無縫接入到大型多級通信裝備遠程可視維修支持系統中。

4、系統功能及應用

　　調度指揮功能

　　借助于總站綜合業務視頻指揮調度系統獨具的多種級別和權限模式設置，總站機關通過指揮調度終端可以向營部、連部或機房值班員發布指揮和調度命令，上下級各個部門、各級領導與下屬之間可以實時地進行音、視頻信息的雙向交流。

　　實時協同處置：總站機關與營部、連部之間可以就重要保障任務過程中遇到的問題進行面對面交流，及時處置，全面提高效率。例如在重點保障期間，某一設備發生阻斷，總部機關與營部、連部、機房之間通過多方雙向音視頻全交互方式，隨時保持聯系，通過現場實時傳輸的圖像信息，及時了解故障處理、業務搶倒通情況，保證通信順暢。

　　緊急情況匯報：機房值班人員執行保障任務過程中，發現設備出現故障時，自己不能解決時，可以通過該系統直接向上級單位匯報，進行雙向音視頻溝通，對故障現象進行描述，同時可以將出現故障的設備的圖像實時上傳到上級單位，申報工作指導。

　　日常工作辦理：總站值班人員在日常管理過程中可以利用視頻指揮調度功能與各下級控制中心的值班人員、各機房節點的工作人員進行業務協調。

　　視頻會(huì )議功能

　　根據用戶的應用需求，召開傳統視頻會(huì )議，進行雙向音視頻交流互動。主席可以設定多個例會(huì )，每個例會(huì )包含相對固定的成員，主席可以方便地組織會(huì )議。會(huì )議成員可隨時加入和退出會(huì )議組。主席可以對各個會(huì )場的發言權進行控制，并可廣播某一分會(huì )場。

　　系統支持多種會(huì )議形式：即時會(huì )議、支持例會(huì )、多組會(huì )議。

　　遠程會(huì )議協商：上級領導機關，可根據需要適時召開視頻會(huì )議，實現交班會(huì )、總結會(huì )等各種會(huì )議，進行多點多方雙向音視頻交流互動；針對目前的情況和出現的問題進行多方的談?wù)摗f(xié)商，在充分溝通的基礎上，做出切實可行的辦法。
　　雙流會(huì )議

　　在視頻會(huì )議狀態下，雙流指揮調度終端支持同時采集兩路圖像(視頻流+PC畫面)同步發送到各參會(huì )用戶終端，并保持音視頻同步，PC畫面傳送分辨率高達1024×768。接收端支持單屏切換顯示、雙屏雙顯。

　　軟件雙流指揮調度終端結合桌面采集軟件，采集用戶PC桌面信息，壓縮編碼后傳輸到匹配的指揮調度終端。實現電子文檔共享（word、PDF、幻燈片、照片等任何文檔）。

　　雙流視頻傳輸功能可以將課件、文檔輕松引入，增強會(huì )議臨場感，傳遞更多的信息，提高視頻會(huì )議的效率。實現數據內容實時分享，可用于遠程培訓、遠程互動技術交流等，既可提高工作效率還可以節約成本。

　　遠程視頻監控功能

　　用戶能靈活切換現場視頻畫面、控制云臺和攝像頭，方便地組合顯示一至十六路的視頻畫面并支持雙向語音可視對講。

　　系統可實現多種基本監控模式：

　　值班秩序監督：總站值班室和相關領導辦公室，可以隨時對機房值班人員的值班秩序進行監督，如果發現問題，可以及時指出，糾正。可實現現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。

　　機房現場監控：總站機關可以對各機房的環境和設備運行的狀態進行不間斷的監控，通過對云臺的控制，可以靈活的掌握機房全面的信息。

　　總站領導在辦公室里直接對總站值班室、營部、連部或機房現場進行視頻監控。可實現現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。

　　數字錄音、錄像功能

　　通信樓安裝一臺視頻錄像服務器，視頻錄像服務器支持視頻的錄制和查詢檢索回放等功能。用戶通過錄像服務器控制終端選擇任意多路現場的畫面隨時手動錄像、也可根據要求設定定時錄像和設定聯動報警觸發錄像。

　　用戶經授權可根據終端名稱、錄像時間、錄像地點、錄像事件特征，隨時查詢檢索視頻文件，遠程播放所需視頻圖像。

　　視頻錄像服務器支持分布式部署，在系統中結合網絡(luò )情況和錄像需要可部署多臺視頻錄像服務器

　　報警聯動功能

　　對重要通信設備機房實現工作環境數據自動采集，如各種電源電壓、電流、機房溫度、濕度、煙霧、浸水、通信設備告警等，使管理者及時掌握通信設備機房工作環境的實際情況變化。根據現場環境要求，設定各種環境參量的上下限以及各種報警參數，當監測數據達到設定觸發條件時，即可產生報警信號并聯動視頻監控，及時傳給相關控制中心使問題得到及時處理。

　　多種級別權限設置

　　用戶權限管理規定了對其他各終端的權限，分為：指揮權、監視權、上報權、控制權和短信權等。系統進行配置時可以根據實際的隸屬關系進行靈活的權限設置。發生爭用時，級別不同的級別優先，級別相同的時間優先。

　　通過綜合視頻交換機可以根據用戶管理需求進行靈活的級別和權限設置，能夠適用于各種管理方式。
多種級別與權限設置：比如，將一級控制中心設置為對所有下屬單位具有最高權限，可以對下屬單位終端進行指揮、監視和控制。二級控制中心只對本單位現場監控點進行指揮、監視和控制，而不能對其他單位監控點圖像進行指揮、監視和控制。領導可設置為對所有下屬單位具有監視和控制權，可以隨時任意監控瀏覽下屬監控點圖像。

　　系統控制級別管理：設定了九十九個控制級別，根據實際情況需要，分配給各級領導不同控制級別。如果幾個終端同時對某個監控點進行攝像頭、云臺遙控控制操作，發生爭用時，級別不同的高級別優先，級別相同的時間優先。低級別終端只能被動監看高級別終端的控制遙控圖像，當高級別放棄控制權時，控制級別自動轉交低級別終端。

5、結束語

　　VC3可視化視頻指揮調度系統在通信部隊系統中的成功應用，大大提高了通信部隊信息化管理的水平，實現了部隊的日常工作管理、計劃下達、應急處理的可視化，重要目標監控的智能化，視頻信息共享網絡(luò )化，安防報警自動化。隨著軍隊信息化建設的逐步加快，VC3可視化視頻指揮調度系統在未來的軍隊可視化通信將會(huì )有更廣闊的應用空間。
　　
