大唐高鴻數字監控系統通訊機房解決方案

2009/06/03

行業需求分析

　　隨著信息技術的高速發展和普及，計算機系統及通信設備數量迅猛增加，已經成為各類企事業單位業務管理的核心平臺；配置了網絡(luò )設備、計算機服務器及其它通訊設備的機房成為數據交換與存儲的重要場所，需要特別的措施加以防護。為保證計算機系統和通訊設備的安全、穩定、可靠運行，就必須有一套切實可行的機房監控系統，使得機房管理人員能夠實時了解到機房全面的情況，進行有效控制和管理，必要時可以實施無人值守的遠程管理。

系統需求

　　機房處于信息交換的核心位置，主要設備及配套設備種類繁多、數目巨大。機房的監控主要從2個角度來對機房實施監控：

　　第一．從安全保衛的角度，保障機房各種設備，特別是核心設備的安全，防止被盜、火災與水浸。

　　第二．保障設備正常運行，對輔助設備工作狀態進行監控。如通訊設備數據的遠程監視、對機房環境溫濕度環境時實監測、對機房供電系統如UPS的工作狀態監測、對機房空調系統的遠程控制。

解決方案及各部分詳細說明

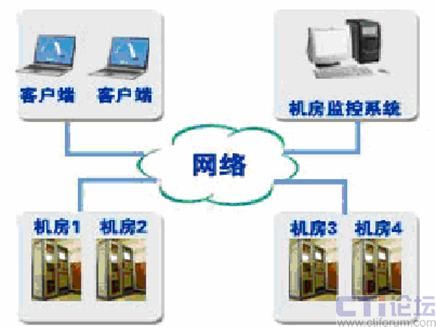

　　大唐高鴻機房環境動力監控系統是一個基于TCP/IP網絡(luò )平臺的集數字視頻、音頻和數據的綜合性監控系統，它既可以用于有人值守機房，也可以用于無人值守環境；既可以在局域網上使用，也可以通過專線遠程監控。系統主要分為監控前端、監控中心、監控終端幾個主要部分。系統示意圖如下：


　　監控前端

　　按照圖示，監控前端從功能結構上講，可分為數據采集和數據處理兩大部分。其中數據采集部分的設備最為眾多復雜，包含的設備比較多，主要有以下幾類：　　

　　視頻攝像機：它負責采集機房中的活動圖像，因功能的不同，有固定、活動云臺，球形機，紅外成像等不同的類型。　

　　報警安防設備：包括了許多的設備，例如：門磁、煙感、微波/紅外對射、玻璃破碎器等。如果說有火災、非法闖入、人為破壞等，相關的報警設備就會(huì )發出報警信號。　　

　　環境監控設備：它包適監控空調系統，溫濕度監測器，新風機和漏水監測器等機房環境保障設備，系統可以對各設備報警設置上下限，超標即可報警。　　

　　配電動力設備監控：配電動力設備負責整個系統的電力供應，保證系統的持續運行，一般是由一級配電，二級配電，蓄電池組，UPS，防雷器等重要設備組成。　　

　　數據處理部分主要是由高性能的嵌入式視頻服務器組成，它具有以下的特性：　

　　視頻服務器負責把攝像機的模擬視頻信號轉變成數字信號，一般視頻服務器可以接入1－4路視頻信號，并能同時進行數據壓縮。

　　因為采用嵌入式模塊化結構，所以設備輕便小巧，方便安裝，一個機房可以安裝一個或數個視頻服務器。嵌入式系統，可靠性很高，無需日常維護，完全能滿足機房無人值守的要求。視頻服務器提供了數據接口，如以太網接口，RS232/485，報警I/O等，只要相關被監控設備開放通訊協議，就可以實現數據采集與聯動。視頻服務器通過網線連接到網絡(luò )交換機上，把壓縮后的視頻信號及其他數據信號一起通過網絡(luò )發送到監控中心去；同時可以接受監控中心的指令，控制攝像機的狀態，聯動聲光報警設備。　

　　根據不同的需要，視頻服務器還支持雙向音頻，可在監控中心或客戶終端與機房對話。　
　
監控中心

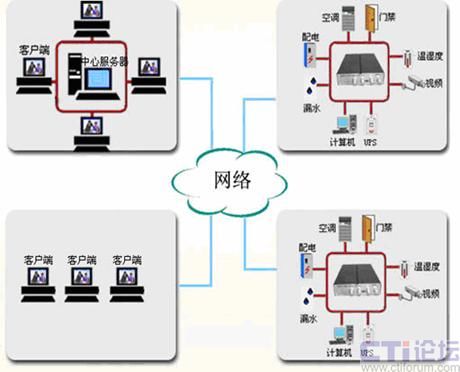

　　如圖所示，各個機房的音視頻及其它數據，經過計算機網絡(luò )傳輸到了監控中心。監控中心主要由“大唐高鴻”機房監控系統服務器軟件、數據存儲系統組成。根據系統規模的大小，中心可能會(huì )有一臺或幾臺服務器來負擔數據處理與儲存。

系統服務器的主要功能是：

　　監控中心要對所有前端數據進行處理，包括音視頻、安防報警、配電動力、環境參數、門禁系統等，并能對其數據進行分析、記錄與保存；如有報警信號，系統還將迅速聯動前端鏡頭錄像或其它設備，發送明顯的聲光電告警信號給工作人員，以便及時處理突發事件。

　　中心除了處理監控前端的數據外，更重要的是提供用戶管理功能，包括用戶登錄，優先權的分配，控制信號的協調，數據的實時監控，數據的存儲、檢索、回放、備份、恢復等面向使用者的服務與管理。“大唐高鴻”機房監控系統率先推出的分布式結構，可利用網絡(luò )把幾個監控系統互相級聯起來，對大規模應用游刃有余。

監控終端

　　大唐高鴻監控系統采用成熟WEB技術，系統為用戶提供了良好的人機界面，客戶端通過瀏覽器方式訪問系統。網絡(luò )上的任何一臺微機/筆記本電腦只要安裝了大唐高鴻機房監控系統的客戶端圖像控件之后，即可成為一個功能完備的監控客戶終端。客戶可以隨時隨地查看所需要的現場圖像和環境動力數據。系統可以以多畫面顯示現場圖像，并能任意控制鏡頭。對于動力，環境，保安門禁的數據系統則以曲線，柱狀圖和表格等的形式直觀表現，如果需要還能通過計算機與前端的工作人員對話，系統可以采用電視墻方式，以滿足常規監控中心的要求。　　

　　對于存儲在監控中心的視頻、音頻與環境數據，客戶還可以根據各種條件進行檢索、調用、打印。此外還可以對一些設備通過網絡(luò )進行設置與管理，安排系統的報警布防撤防等。

系統功能特點

　　實時對機房重點部位24小時視頻監控，可數字錄像供事后調用。

　　系統可以連接大量報警設備，例如門磁、紅外、煙感、玻璃破碎器等，一旦捕獲到異常信號，系統能自動報警，上傳報警信息并進行本地及遠程數字錄像。

　　在系統中可以加入門禁接口，可以將門禁系統無縫接入，加強對機房進出人員的管理。

　　通過音視頻監控使機房管理人員能夠隨時隨地看到機房設備和現場工作人員的工作情況，還可以與當地的人員對話，加強機房管理的互動性。

　　結合當地的配電系統，如一級配電，二級配電，UPS和防雷器等，工作人員可以隨時隨地得到機房的電力供應情況。　

　　在系統中結合大量專業的環境監測設備，及時反應空調系統，溫濕度，新風機和漏水監測等機房環境保障設備的數據。

　　系統能對所有設備設置報警上下限，任何設備數據超出這個范圍，系統能夠產生報警信。并能在一定范圍聯動設備，例如錄像，后備發電機，噴淋，風機等。

　　監控系統具有友好的人機對話界面和漢字支持能力；故障告警應有明顯的聲光形式。
