廣州炬元通訊MR采集方案介紹

2009/09/18

1.1 分布式組網模式

如下圖2.1所示，

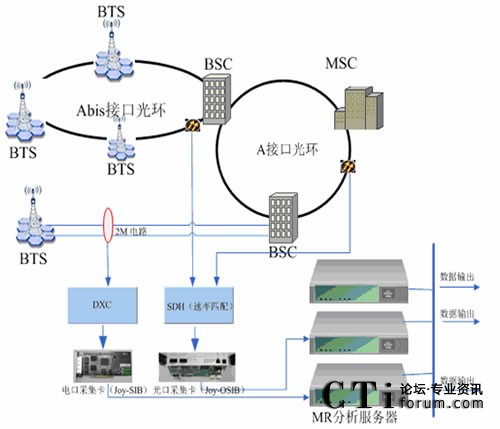

圖2.1 分布式組網模式

• 優點：采集分析集于一體，工程實時簡便
• 缺點：?jiǎn)螜C(jī)采集容量較低；
  存在服務器資源浪費；
  需要增加鏈路檢測服務器、DXC

1.2 Joy-SIB信令采集卡

• 支持SS7、HDLC等信令協議的數據采集；
• 支持E1/T1等多種接口，具有復用功能，可指定時隙采集，E1的任意1～31時隙，T1的任意1～24時隙；
• 可采集64K、N*64K和高速2M等多種速率的信令鏈路；
• SIB 單卡可采集4對2M高速信令鏈路或124對64K信令鏈路；
• 單卡可實現250個TRX信令數據的采集；
• 板載嵌入式系統，分布式的處理模式提高了系統處理能力；
• 模塊化設計，可疊加，單機最大容量可疊加8塊SIB卡，采集容量可達32對2M鏈路，可多機并行處理；
• 板卡平均無故障時間（MTBF）> 50000小時
• 設備返修率 < 0.01%

參見下圖2.2

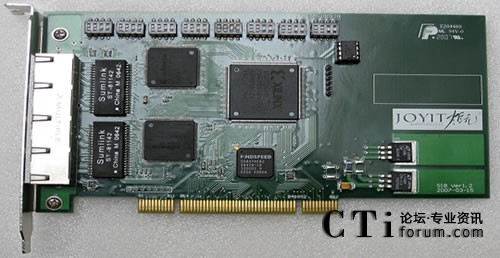

圖2.2 Joy-SIB信令采集卡

1.3 Joy-OSIB信令采集卡

• 兩個STM-1光接口
• 采用LC接頭
• 接收器靈敏度：-36 dB
• 回波損耗：至少14dB
• LOS告警：輸入光小于-45dB
• 工作波長：1310nm、1550nmm
• 過載：輸入大于-8dBm
• HDLC解碼數：2,000
• 采集數據輸出接口：100M以太網
• 功耗：低于20W

參見下圖2.3

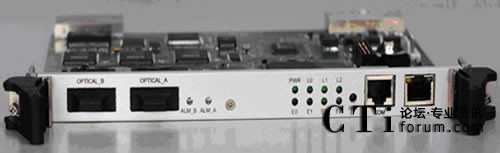

圖2.3 Joy-OSIB信令采集卡

1.4 采集分析服務器

• 配置：Core 1.8G CPU/ 2G Memory/160G HDD
• 4U高可以安裝在19英寸寬的電信機架中；
• 使用220V的AC交流電源；
• 支持最多8塊PCI接口卡/cPCI接口卡；
• 可配置雙電源和雙以太網口；
• 單臺MR服務器最多可接入8塊PCI/cPCI接口卡或1500個載頻；

參見下圖2.4

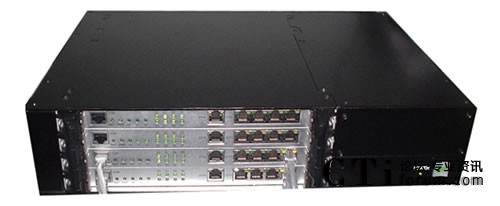

圖2.4 采集分析服務器

1.5 集中分布式組網模式

如下圖2.5所示

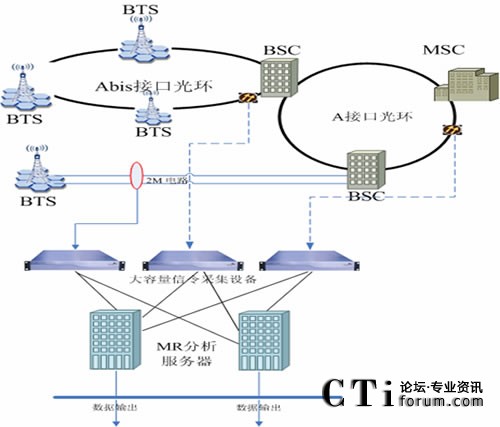

圖2.5 集中分布式組網模

• 優點：采集端功能專一，采集成功率高，設備穩定性好；
   分析服務器資源利用率高；
   系統造價較低；
   系統可擴展性好。
• 缺點：對網絡帶寬的要求較高
• 推薦：采用集中分布式組網模式

1.6 采集服務器

1.6.1工程參數

• 尺寸：482′44′500mm
• 重量：<15kg
• 電源：~220V（180V～260V） ~110V（ 90V～130V） -48V DC（-40V～-60V）
• 功耗：<200W
• 工作環境：溫度 0℃～55℃ 濕度 10％～95％

1.6.2技術參數

• 雙電源和雙網口；
• 支持8個STM-1，2個STM-4以及128個E1接入，支持混合接入；
• 支持自動識別8K, 16K, 32K, 64K, NX64K,2M鏈路；
• 支持STM-1和STM-4匯聚；
• 支持光電轉換；
• 2048個HDLC通道；
• 3000載頻的數據采集能力。

1.6.3鏈路自適應功能

• 自動檢測A口和ABIS口鏈路時隙。在ABIS鏈路發生變化時，可在10分鐘之內發現并自動調整。
• 自動辨別鏈路類型為SS7或LAPD鏈路。
• 自動識別鏈路所承載信令協議，如：Abis接口協議、BSSAP協議等。
• 自動匹配Abis鏈路上下行方向。

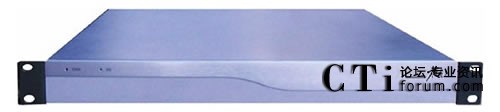

圖2.6 采集服務器

1.7 MR信令分析服務器

• 采用IBM、HP等高性能PC服務器
• OS：Linux AS4
• 信令解析能力：?jiǎn)闻_(tái)MR分析服務器可處理6臺采集服務器的數據流
• 多臺服務器互為備份，提高系統安全性
• 實時信令解析
   Abis口：LapD、MR
   A口：BSSMAP、MAP、ISUP/TUP
   合成TDR/CDR/SDR

1.8 MR采集分析系統架構

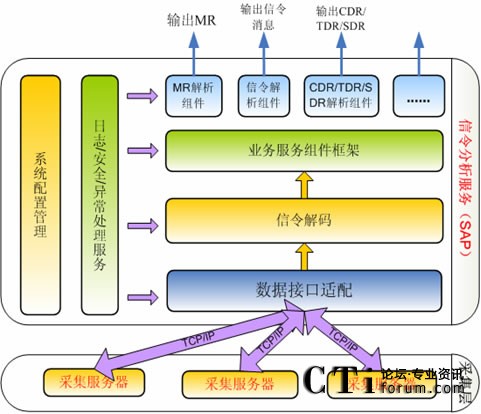

圖2.8 MR采集分析系統架構

• 可以根據應用要求輸出多種格式數據
• 可擴展的系統架構，通過疊加軟件組件，即可滿足新的業務需求

1.9 分析結果及輸出

1.9.1MR解析內容

• TMSI/IMSI號碼關聯；
• 小區號、TRX、時隙；
• 上下行電平、上下行功率、通話質量、TA
• 鄰區頻率、BSIC號、鄰區電平

1.9.2信令解析

• A接口：尋呼消息、切換消息、呼叫請求/建立/釋放等
• Abis接口：SCCH/TCH信道分配、切換等

1.9.3信令與MR關聯

• A口信令與Abis口信令關聯解析
• A接口呼叫與MR的對應關系
• 全網全程的呼叫事件CDR與MR關聯

1.9.4系統性能指標

• 匹配成功率
• 匹配時延
• 處理能力

1.9.5結果輸出

• TCP/IP
• CVS格式文件

1.10 時間同步

• 支持系統獨立配置NTP服務器
• 同步運營商網絡NTP服務器

2 采集設備配置

2.1 設備配置案例

• 以分布采集、集中分析模式模式說明設備配置
• 以一個本地網50000載頻說明設備配置情況

網絡模型：
 每BSC的載頻數量：1000
 BSC對應A口光環數量：1個
 忙時話務量：2500 ERL
 Abis口 E1數量：180對

采集服務器：
 通過電光轉換，將Abis口的E1轉為STM1-1
 每BSC的Abis光環為3條
 采集服務器數量 = 50/2=25臺

MR分析服務器：
 按1:6配備
 = 25/6 = 5臺
