在電信運營系統中，電信計費系統是主要的支撐系統，占有重要的地位。計費系統有效、安全地運行，在很大程度上影響著電信運營系統本身的運行效率和信譽。計費系統歷來都是電信運營和管理部門的重點建設和發展系統之一。
我國目前對電信業務的計費處理一直是以各地區電信局分散處理方式進行的。但是，隨著電信業務量的急劇增長，新的電信業務的不斷增加（分組交換業務、數字數據業務、聲訊業務、智能網業務等），以前的計費系統越來越不適應現在電信發展的需要。國創(chuàng )信息技術產業公司針對電信業的這些需求，在開發了一系列的電信聯機實時計費系統（Frontier智能網前端數據處理系統、長途電信計費系統、移動電話計費系統等）之后，逐漸從設計上和實施上成熟地提煉出“聯機計費系統平臺”。本技術白皮書就是介紹聯機實時計費系統平臺的功能與特點。
隨著近年來我國電信業的迅猛發展，各項業務量快速增長，新的業務種類和新的服務形式不斷推出，而舊的電信業務的計費處理從體制到技術都越來越不能適應形勢的需要，甚至在某種程度上已經限制和阻礙了業務的發展。
具體我們從以下幾個方面描述我國大型網分散計費的現狀：
(1)計費系統：各地計費系統設備、功能各異，數據結構、系統性能差別很大，系統分屬于不同廠家。
(2)話單數據來源：計費所需話單來源于交換機的計費磁帶和光盤。
(3)計費帳務處理：交換機計費介質每月集中處理，生成用戶使用業務的清單和帳單，用戶在規定的時限內到指定的營業點繳款，也可以通過銀行托收。多數地區是按業務提供多張帳單。
這種電信計費方式的缺陷是：
- 脫機按月處理維護管理水平低、處理時間長、自動化程度差、計費錯誤多；
- 同種業務分散處理、設備重復投資、結算困難、管理復雜、管理部門難以掌握大網的運營狀況；
- 同一地區多種業務分散處理造成多種收費面對用戶，難以使用戶獲得滿意的服務；多個計費系統難以協調統一，不能靈活適應業務變化及開發新業務的要求。
- 對新業務新?tīng)I銷措施的適應性差。比如，電信推出新的資費策略或新的業務時，系統不能夠平滑過渡。
細致分析上述缺陷，會(huì )發現導致這些缺陷的原因有多種：
- 體制原因
- 以往計費的地位從屬于業務、網絡(luò )、地域。
- 電信部門缺少統一的業務規范。
- 技術原因
- 系統設計缺乏整體考慮，各種軟件之間缺乏應有的聯系。
- 程序設計開發也亟需更新。
1.開放性：在系統的總體設計及模型設計中應考慮到與國際接軌，即選用符合國際發展潮流的國際標準的軟硬件技術、以使系統具有較強的可移植性、可互用性、可操作性、可擴展性，保證系統在未來可以持續發展、保持先進，降低系統總體成本。
2.靈活性：在設計中不僅應考慮目前業務的需求，更應充分考慮未來業務量及業務種類增長的需求，同時也考慮與行政管理體制的配合和協調。可擴展性也是系統能否取得成功的關鍵，所以在設計中選用標準的軟硬件，子系統模塊化，接口標準化。系統的可擴展性在以下方面重點考慮：主機系統、網絡(luò )系統、操作系統、數據庫系統、業務應用系統和外圍設備。
3.可靠性：系統運行中的可靠性依賴于主機系統、網絡(luò )系統、數據庫系統和應用系統的可靠性。所以以上部分均采用高可靠性的產品與技術，并加以全面的監視和控制，而且充分考慮異常時的應變與容錯能力。
從設計的原則去考慮，我們設計的方案中突出了如下特點：
- 新的軟件模塊即插即用。隨著電信市場的不斷變化，許多新的功能模塊需要隨時增加，已有的模塊需要頻繁改動，甚至已有的處理流程也會(huì )改變，這樣就要求系統有極好的靈活性，各系統模塊相對獨立，可獨立于硬件而在CORBA總線上自由遷移。
- 系統平臺提供并行機制。可以并行處理數據，提高大數據量的處理效率。當前，電信市場發展迅速，電信業務量也隨之不斷增加。
- 標準子模塊可重復使用，提高軟件開發效率，縮短開發周期。
- 各處理數據流可獨立啟動、關閉。在系統數據流的設計上，各條數據流從功能上作了明確的劃分，盡量作到各行其道，互不干擾。
- 系統提供詳細的日志記錄。通過友好的圖形界面可以進行方便的管理；管理員的日常維護與操作盡可能少。
聯機計費系統平臺總體框架是：
聯機計費系統平臺總體框架圖

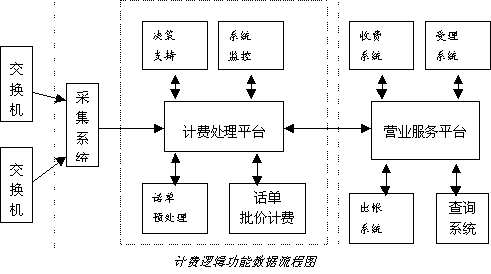

從邏輯功能上分，它經常被分為三部分：采集系統、計費處理系統、營業服務系統。其具體數據流程如下圖所示：
采集系統從交換機上實時/準實時采集下來原始話單，送往計費處理系統，再這里原始話單被計費系統進行碼型轉換（話單預處理），變成標準話單、錯誤話單，然后對標準話單進行批價計費處理，生成計費標準話單，送往營業服務系統。在計費處理系統中，還有其它的一些功能如話單統計，系統監控等。營業服務系統收到計費處理系統送來的計費話單后，根據數據庫表中的用戶有關信息將費用歸檔累計到用戶合同號下，生成用戶帳單，再生成出帳收費數據。同時，系統提供用戶查詢模塊，供用戶通過營業收費平臺查詢用戶資料及用戶詳單、清單、帳單等。
以下是聯機實時計費系統平臺（以下稱OLBSP）一些關鍵組件的具體介紹。
- 數據采集
區域計費中心從交換機實時/定時采集原始話單數據，它是整個系統的起始點，也是系統其它部分的基礎。其性能直接影響整個系統的運行效果。對該模塊要求穩定可靠、處理靈活。
“八國九制”意味著，一個好的計費采集系統，必然要求它能夠處理多種交換機格式。比如EWSD、S1240、5ESS等等。
在采集所用網絡(luò )傳輸協議上，一般要求系統支持X.25/FTAM、X.25/CMIP等協議。
2．計費結算
采集機從交換機上采集下來原始話單文件，該類文件是BCD碼文件，需要進行碼型轉換，變成ASCII碼文件，為后續的計費處理創(chuàng )造條件。
話單格式轉換：話單格式轉換從交換機下載的二進制信息中提取用于計費和統計的信息，并從二進制格式轉換為文本格式。但是由于上面提到的原因，國內交換機種類比較多，各種交換機的數據格式都不相同，即使是相同的交換機，由于需要版本升級，也會(huì )對數據格式產生影響。假如預處理模塊不能靈活地處理各種格式的文件，則勢必會(huì )對電信服務商的投資造成浪費。國創(chuàng )公司在話單預處理中，提供了一種“自定義話單格式”方式，用戶可以根據自己交換機的數據格式進行配置，而預處理模塊不需進行修改。即可以適應當前多種交換機并存的局面，又可以適應未來交換機版本升級的需求，極大地保護了用戶的投資。
計費劃價處理：
計費計算模塊根據話單中記錄的起始時間、通話時長、對端號碼等信息在資費策略庫中查找滿足條件的費率極其優惠策略。從而計算出此次通話應向用戶收取的基本費用。特別地，考慮到業務的發展與變化，系統可對費用中的各項子費用單獨計算，并能夠適應新的優惠策略的增加。整個計費流程如下：

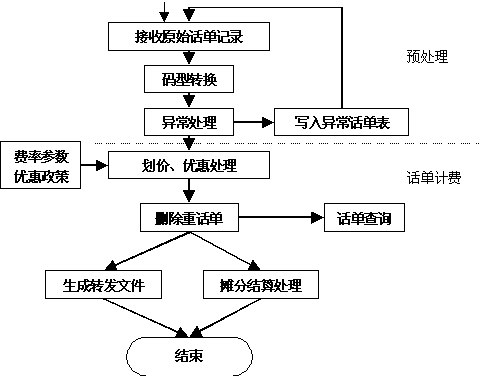

計費劃價流程圖
在整個聯機計費系統平臺中，計費處理模塊處于核心的地位，而在計費處理模塊中，最主要的功能就是劃價、優惠，一個好的計費系統要能適應靈活多變的優惠政策，為電信服務商吸引更多的用戶。
對于話單計費的功能描述如下：
- 資費標準、攤分結算標準可以配置
- 支持多種計費模型
- 計費處理模式根據時間、地點、業務種類和業務量靈活設置
- 靈活、適當詳細地顯示攤分結果
- 支持“話單級劃價”與“用戶級劃價”
B）OLBSP營業帳務組件功能概述
- 客戶服務組件
營業受理
主要是受理客戶的業務申請、變更，是面向客戶的主要窗口，
通過營業員輸入用戶的資料信息，存到數據庫中，為計費、出帳和收費提供數據，
有些特殊的業務，也可以通過網絡(luò )來受理用戶的申請、信息變更。
客戶查詢
客戶查詢是為客戶提供各種信息的查詢，如話單、帳單、繳費歷史和客戶資料等。
查詢方式可以是：營業窗口、電話、傳真、網絡(luò )。
2．帳務處理
話單通過劃價歸并以后，生成用戶的帳單，
出帳周期
- 定期出帳，在每個周期的出帳日，將話費累計與這個周期的固定費用合并，生成用戶的帳單。對那些有優惠的特定用戶，在出帳時根據優惠參數計算優惠費用，如果用戶申請了分期付款或在某個月需要收取某項費用也在出帳時同時生成。
- 實時出帳，以適應業務的發展需求。
成帳方式。
生成的帳單可以是匯總數據，也可以是明細帳單。
- 生成帳單數據：在話費出帳或調帳之后，將應收的用戶話費打入用戶帳單。
- 生成劃帳數據：按照銀行要求的文件格式將用戶帳單生成文件交銀行。
銷帳處理
- 銀行劃帳數據的銷帳：讀銀行返回的收費文件，對已交費的用戶做銷帳。
- 現金用戶的銷帳處理：用戶繳費以后要就立即作銷帳處理。
- 壞帳處理：對壞帳（無法收回的費用）進行特殊的銷帳處理。
3．收費
支持多種付費方式，立即出帳單和發票回執。
（1）費用自動劃撥（托收）
款額劃撥需要一定的周期。從指定的帳號或儲蓄存折上將客戶當月記帳單上的費用扣除。包括托收和儲蓄付費兩種方式，對于扣款不成功的客戶，自動轉為用戶付費。
（2）用戶付費
用戶付費可以隨時進行，并且可以支持多種方式（如：現金、磁卡、IC卡、信用卡、電子支付等），用戶可以通過窗口和網絡(luò )來實現付費。
（3）收費還應實現下列功能：
- 實現對各類繳費情況進行跟蹤審計的功能。
- 以用戶基本信息，業務辦理信息作為優惠條件靈活定義業務費的收取。
- 自動計算滯納金
聯機計費系統平臺的維護和管理組件是計費系統的可靠性的基本保證。主要包含三個方面：系統管理、應用管理、數據管理。
系統管理模塊可集成企業系統管理軟件(IBM Tivoli, TNGUnicenter, PLATINUM (Autosys,Dbvision,Servervision)的知識庫、和可視工具實施,對日益復雜的IT環境進行全方位的管理。
- 操作系統管理
對系統的運行狀態進行檢測，對內部和外部設備的運行狀況及系統的資源占用狀況進行監視，對資源配置進行調整。
- 數據庫管理
監視數據庫系統的運行狀況，優化數據庫的各種資源配置。在數據庫系統出現故障時及時從故障狀態恢復。
- 網絡(luò )管理
利用網管工作站對系統所有的主機和網絡(luò )設備進行集中檢測、維護和監控。
應用管理模塊一可通過CORBA的對象管理服務實現，二也可利用系統管理軟件中應用管理部分實現,且完成快速部署。
- 系統權限管理
對系統各種不同的操作者進行集中式分級權限管理。
- 計費環境參數管理
對計費與帳務處理所必需的重要計費參數和基礎資料（如：費率表、優惠率表等）進行日常性維護、管理。
- 應用軟件運行狀態監視
數據管理包括數據備份、數據恢復、數據的定期整理、數據庫存儲分析等。通過數據管理可以保護用戶的重要數據。
數據管理通過系統設計融合到數據備份、數據恢復等模塊中。
- 數據備份
- 定期進行全數據庫級的備份。
- 重要數據每天進行備份，如當天的收費數據等。
- 對于重要系統代碼表的數據，設有自己的歷史記錄表，存放對更新、刪除記錄的實時備份，如標準費率表、優惠政策表等。
- 每次備份生成相應的日志文件。
- 應用系統使用的一些數據文件可根據用戶需求定義備份途徑和策略進行設計，如傳輸的舊日志文件在硬盤上保留半年，半年后由用戶確定是否備份到磁帶上。
- 數據恢復
當系統發生故障或數據被破壞時，可以通過恢復系統備份下來的數據來恢復系統的正常運行，使用戶的損失減少到最少。有如下數據可以恢復：
- 原始話單文件
- 預處理后生成的話單文件
- 數據庫數據
系統恢復這些數據時會(huì )生產相應的日志，記錄恢復是否成功。
系統定期進行數據整理，根據各個表的數據保留期限定義，將過期數據卸出，備份到外設磁帶或光盤中保留。
系統提供定時的統計程序，搜集系統中目前各表的存儲記錄數、占用空間、索引等信息，存入統計表中，定期產生統計報表，提供對數據庫存儲狀況的分析報告和發展趨勢報告。
決策支持是OLBSP的重要組成部分。我們知道如果沒有它，企業將會(huì )面臨組織機構的風險，將會(huì )面臨 經營管理的困難和麻煩。決策支持的目的便在于利用業務的分析和預測的結果，輔助企業從歷史數據中綜合分析出未來可能的發展狀況，并以此為依據制訂市場策略、吸引更多的客戶，從而增加競爭力。
實施數據倉庫,便于高效、準確地分析現有的海量數據。數據倉庫是面向主題的、集成的、時間不定的、不易變更的數據的集合，用于幫助企業決策者進行決策。
- 在電信領域的應用中，電信經營中的海量數據尤為突出。比如說，長話業務中的計費詳單數據、大量的營業數據等。因為“數據倉庫”技術的優勢在于處理大量的營業數據和業務數據，揭示出反映電信企業主題和各種業務環境的經濟動態。
- 海量的用戶數據和話單若用于決策支持會(huì )帶來顯著的附加值，若再加上市場分析報告、獨立的市場調查、質量評測結果和顧問評估等外來數據，且利用先進的“數據挖掘”技術、“決策樹”和“神經網絡(luò )”等人工智能思想，進行計費數據的深層次運用。
系統以下列方式進行分析和預測：
- 以圖形方式提供業務統計數據和詳細的業務數據；
- 根據用戶需求建立預測模型，提供業務發展的綜合預測報告。
系統對下列業務進行分析和預測：
- 用戶分析：
( 1 ) 用戶數量的分析和預測：
根據當前用戶數量及電信業務發展速度，系統提供未來用戶數增長率的預測，以便提早做好準備。
( 2 ) 潛在用戶分析：
系統通過對當前用戶的不同文化層次、年齡、性別、地區等信息的分析，可以幫助企業及早發現其潛在用戶，采取相應措施。
- 通話次數/費用分析
- 話單分析
通過分析某個時段的通話量，了解客戶使用行為和未充分利用的網絡(luò )功能，將允許通信公司瞄準服務產品，消化吸收未充分利用的網絡(luò )功能。
- 優惠模型分析預測。
為提供某項政策的可行性，系統在采用了靈活的優惠模型建立基礎上，提供優惠模型的分析，使系統在真正使用該策略前，通過模擬，定量的看到擬優惠策略產生的效果，分析該策略的利弊，為優惠模型的設置提供定量分析的依據。
智能網聯機采集計費系統是在全國范圍內部署的一套計費系統。它實現了全國智能網業務的聯機集中采集計費。該系統結構模型如下圖所示：
智能網聯機采集計費系統結構模型圖
系統特點：
- 可以聯機或脫機采集多種交換機記錄。
- 系統可以處理自定義格式話單，以適應多種交換機并存的局面和未來交換機版本的升級。
- 具有兩種工作機制，即無人值守自動運行機制和通過界面系統進行人工干預的被動運行機制。
- 系統提供完善的日志報表，并具有遠程監控、自動報警的功能。
- 支持可變的文件掃描目錄。
- 具有查錯/糾錯功能。
- 支持多個數據文件并行處理，提高處理速度。
- 發送數據需要密鑰認證，確保數據傳輸安全。
- 支持多種介質備份。

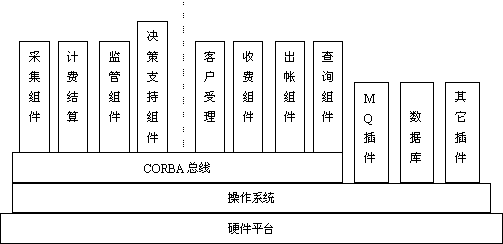

長話計費系統既包括計費結算系統，又包括營業服務系統，功能比較多，數據處理流程也相對復雜。 簡單的傳統數據庫的機械化編程已很難滿足系統對大數據量的處理及靈活性等方面的要求，因此在這套系統中，我們采用了一些當今業界的熱門技術。比如采用了CORBA軟總線思想和MQ Series消息管理隊列，也使之成為聯機計費系統平臺的一次成功實施。其系統層次結構圖如下：
長途電話聯機計費系統結構圖
系統特點：
- 靈活的資費策略，支持“用戶級優惠”和“話單級優惠”。
- 基于MQ 消息的數據流傳輸更為快捷、可靠。同時也使得數據處理更加實時。
- 通過使用面向對象的技術，提高了開發效率。
- 靈活的平臺架構適應用戶的各種應用要求。
- 所有的應用建立在一個穩定可靠的平臺之上，大大提高了整個系統的穩定性。
- 應用模塊作為CORBA總線上的插件，可以在各種硬件平臺上自由遷移。也可隨時添加新的應用模塊。
- 模塊化設計的思想使用戶可以方便地替換舊的應用模塊。
最近幾年，電信行業競爭日趨激烈，爭取更多的客戶將成為電信運營公司首要的目標，在這類商業的驅動下，目前電信計費有如下的發展趨勢：
- 計費系統重心逐漸向客戶偏移。計費系統對客戶越來越透明，客戶也越來越方便。
- CDR成為重要的數據資源。各電信運營公司將把CDR作為重要的市場反饋信息，同時數據倉庫的建立將進一步健全決策支持系統。
- 計費走向商業化，中立化。
作為一個對計費系統擁有經驗，實力和服務的公司，我們將有足夠的信心正面上述趨勢。
