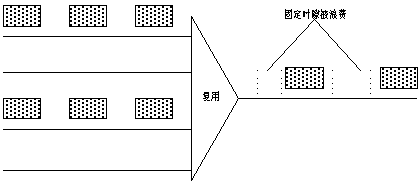

在同步傳輸網絡中，各數據站點，被分配到一系列時間槽中，每個站點只能在自己的時間槽中發送數據，而別的站點不能在這個時間槽中發送信息。這樣一來就會有一些空的時間槽沒有被利用，造成資源上的浪費。如下圖所示：
ATM是ITU-T在寬帶綜合業務數字網（B-ISDN）標準的 基礎上制定的信元中繼標準。開始，它只是一種在公共網絡中傳輸音頻、視頻和數據的快速傳輸技術，后經ATM論壇的發展，使ATM既可用在公共網絡，又可用在專用網絡。
ATM以固定長度的信元為傳輸單位，每個信元為53個字節組成，其中前5個字節包含信元頭信息，其余的48個字節為有效負載。
由ATM交換機和ATM末端設備組成。ATM交換機負責網絡中的信元傳輸，它接收來自一個ATM末端或另一個ATM交換機的信元，然后讀取和更新信元頭信息，并迅速將信元送往目的地的輸出接口。每個ATM末端設備都有一個ATM網絡接口適配器。ATM末端可以是工作站、路由器、數據服務單元等。

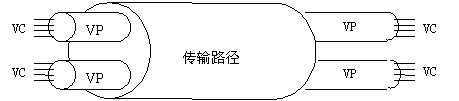

ATM網絡是面向連接的。有兩種連接類型，一種是以虛路徑標識符為標志的虛路徑，一種是以虛路徑標識符（VPI）和虛信道標識符（VCI）的組合為標志的虛信道。如下圖所示:
首先，鏈路中的交換機根據已知的VCI或VPI值接收信元。然后交換機根據本地轉換表中的連接值確定本次連接的輸出口，并更新鏈路中下一次連接的VPI/VCI值。最后，交換機以正確的連接標識符將信元重新發送到輸出鏈路中。
由下列ATM層組成：
（1） 物理層：類似于OSI參考模型的物理層，ATM物理層管理介質 傳輸。
- ATM層：與ATM適配器層的功能結合后，ATM層大致類似于OSI參考模型的數據鏈路層。ATM層負責建立連接并使信令穿越ATM網絡。為此，它要使用每個ATM信元的頭信息。
- ATM適配器層（AAL）：與ATM層的功能結合后，AAL大致類似于OSI參考模型的數據鏈路層。AAL負責將高層協議與ATM處理細節隔離。針對不同的應用，ATM有不同的AAL類型，類型1：主要用于電路仿真、電話電視會議或其他對延遲敏感的業務；類型2：與類型1類似，用于對延遲敏感的業務；類型3/4：針對延遲不敏感的業務，例如數據/文件傳輸?shù)龋活?lèi)型5：同樣針對延遲不敏感的數據業務。

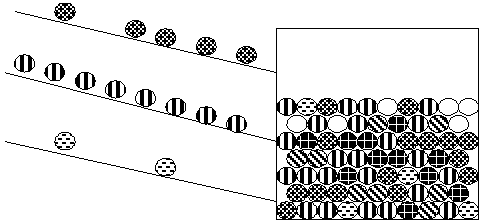

由于ATM是異步的，它正好彌補了文章開頭所說的同步網的不足，下圖可以形象的說明這一點：
同時，ATM網還具有以下特點：
- 采用端節間點到點的連接和交換機技術，代替?zhèn)鹘y(tǒng)網絡的共享訪問傳輸技術。
- 采用定長數據單元傳輸代替?zhèn)鹘y(tǒng)長度可變的數據報傳輸。
- 采用嵌套式層次結構尋址機制，代替?zhèn)鹘y(tǒng)網絡中長而復雜的鏈路層和網絡層尋址。
網絡資源管理（NRM）：提供合適的網絡資源（帶寬和緩沖），根據業務范圍來管理和/或分隔業務流。
連接允許控制（CAC）：網絡借助此過程在呼叫建立階段就確立是否一條連接可以被賦予所需的資源（在可得的資源范圍內）而不需要以QOS的下降為代價。
使用/網絡參數控制（UPC/NPC）：這是網絡可以采取的一毓動作，用于監視和控制分別位于UNI和NNI處的ATM為檢測和佃流，這包括檢測和招待對業務流的破壞（不愿意的可有意的）以保護現有連接的QOS。
優先級控制：一網絡單元有選擇地刪除低優先級的業務可以被用來盡可能多地保護高優先級的業務。信元優先級可以用CLP比特精確地指明或者以VPI/VCI為基礎對業務進行分隔來實現。
反饋控制：網絡和用戶得用這一過程來調節ATM連接上的業務量；依據是網絡單元的擁塞狀態。
業務流量合同(Traffic Contracts)
B-ISDN/ATM網絡在ATM層可以提供各種業務質量（QOS），而QOS可以按ATM的性能指標參數來規定。
ATM流量參數規定了業務我的一個特定方面，并從質和量?jī)蓚�(gè)方面來描述，如最大信元突發長度。
ATM業務量描述符是一組業務量參數，它可以被用來完整地描述ATM連接上的業務量特性。
業務量合同（在UNI處）由一套談判題目組成：
- ATM傳輸能力
- 源頭的業務量描述符
- QOS級別和參數
- 最大被分配的CDV容差（CDTV）
- 用于標記信元選項
ATM的傳輸能力規定了QOS保證和ATM業務量參數的組合，以適用于一組用戶應用并由ATM層的一個特定的業務處復用機制所支持。ATM的傳輸能力的概念已經在ITU-T SG 13中被發展出來，用以劃分各種不同的ATM統計復用協議范圍。這些協議原是被提出用來進行VBR流量控制的。
協議I.371中定義的ATM 傳輸能力：
確定的比特速率DBR（Deterministic Bit Rate）傳輸能力（以前被定義為常數比特速率（CBR））。
統計比特速率（SBR）傳輸能力（以前被為可變比特速率（VBR））。有三個版本SBR1、SBR2和SBR3。它們是依據流量參數可選項進行定義的。
可得的比特速率（ABR）傳輸能力。其初步文本已經在96年5月的第13組會議上達成一致意見。
ATM塊傳輸（ABT）能力（已經定義了兩個版本的協議）。其初步文本已經在96年5月的第13組會議上達成一致意見。
- ATM傳輸能力
統計比特速率（SBR）、可用比特速率（ABR）、ATM塊傳輸（ABT）均是為了相同類型的潛在的端系統應用，如VBR和可能端系統應用，諸如高速數據、圖像等。
- 所有的這些流量控制協議均是為了提供不同程度的統計多路復用/增益，以提高網絡應付突發VBR業務的效率。
可以達到的統計多路復用/效益的實際量在很大程度上取決于：
- 在ATM NE中，ATM傳輸能力是如何實現的；
- 網絡操作員的策略和工程運用情況；
- 應用需求；
- 源/目的行為和需求；
- 應用所含的實際流量特性的精確性應被確定。
- 用于ABR和ABT的協議實現起來是非常復雜的，目前還不清楚在實際的（廣域）公共網絡上如何很好地實現這一功能。
- ATM Forum還沒有支持ABT的能力。在ABR的實現方面，ITU-T的ATM Forum的規范這間也存在著差異。
- 在這一階段，兼容性是一個主要的問題。

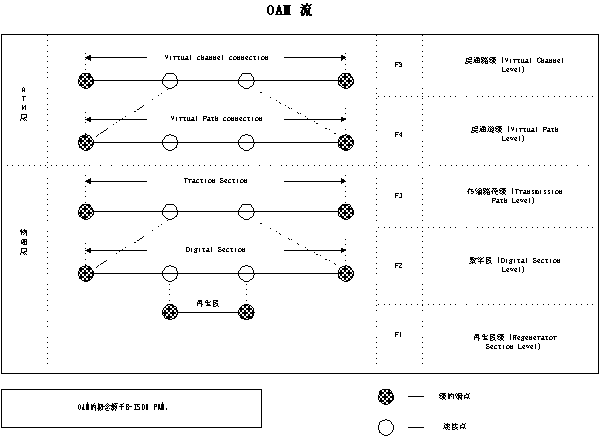

通用B-ISDN/ATM的OAM原理和過程是建立在管理網絡（TMN）OAM模型（協議M.3010）所定義的主要OAM范疇的基礎之上，這些范疇是：
- 故障管理（FM）
這包括通過連續和周期的檢查步驟來檢測和定位影響信息傳輸?shù)娜毕莺凸收希鳛榻Y(jié)果，會產生維護事件的記錄和告警，此外，通過阻塞和/或轉換過程，可以啟動系統保護。
- 性能管理（PM）
這包性能監控和分析，通過管理褓來檢測出任何用戶信息的性能下降，并采取行動以保證QOS目標能夠達到。
- 配置管理
這包括與提供連接和網元中相關的所有功能。
- 計費管理
該功能涉及資源使用監控、計費/帳單信息的收集和傳送。
- 安全管理
這包括與網絡資源安全性相聯系的功能。

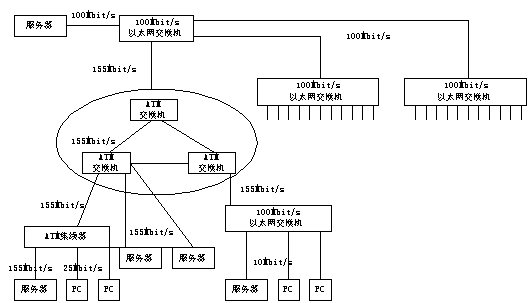

以ATM為骨干網的企業局域網
現在幾乎所有的ATM廠商和大多數著名網絡廠商都提供使用光纖的155Mbit/s ATM主干網交換機，有的還提供25Mbit/s的ATM桌面產品。從擴展性來講，FDDI的最高傳輸速率為100Mbit/s，并由多臺設備共享。ATM的傳輸速率正在向幾吉比特率至幾十吉比特率發展，ATM作為企業主干網能否得到普及應用，主要取決于價格和標準的完善程度。

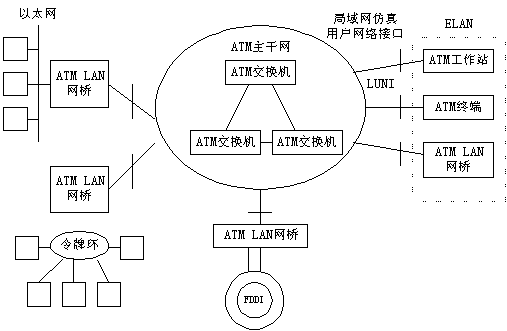

ATM 局域網是指以ATM結構為基本框架的局域網絡，它以ATM局域網交換機為交換點，通過各種ATM接入設備，如ATM集線器、ATM網卡等將用戶接入局域網。ATM網絡具有帶寬大，速度高的優點，并能提供業務質量QOS服務，其性能大大優于傳統共享式局域網，但同時也面臨著高速以太網的挑戰。
電信運營廣域網應用
中國多媒體寬帶骨干網系統即是這種應用的一個成功案例。
中國公眾多媒體通信網是郵電部門投資經營，以采用TCP/IP，ATM及其他相應技術所建設的多媒體通信業務網。
中國公眾多媒體通信網由骨干網、省內網、和接入網三部分組成。
多媒體寬帶骨干網由核心層和邊緣層兩層組成。
核心層：在北京、上海、廣州、南京、武漢、西安、成都和沈陽八個大區中心設備匯接節點，組成多媒體寬帶骨干網的核心層，定為BC1。其職能是匯接進出本轄區各省中心的信息業務。
邊緣層：由各省內網的匯接節點組成。定為BC2，各省內網匯接節點的數量根據各省內寬帶網的規劃和具體情況而定，原則上每個省中心的寬帶匯接節點是當然的省內網匯接節點之一。其職能如下：
- 匯接出入本省內網的信息業務；
- 轉接省內網各地區節點之間的信息業務。
路由組織
（1）BC1之間
8個大區中心節點：即北京、上海、廣州、南京、武漢、西安、成都和沈陽的GC1交換機之間，設置基干路由，目前暫組成不完全網狀網，將來隨著業務量的增加，逐步過渡到全網狀網。
（2）BC1與BC2之間
各省會城市設置的BC2交換機與大區中心的BC1交換機之間設置一條基干路由，同時為了提高網路的安全性和電路利用率，根據業務流向和電路情況，另設一條到其他BC1交換之間的直達路由。各省內網的其他BC2交換機可根據具體情況選擇其1～2個接至本大區中心的BC1交換機，以加強省內寬帶網的安全性。
（3）省中心BC2之間
兩個省中心BC2之間在業務量很大，確有必要，也可以設置直達路由。
- ATM 技術還處在發展階段，有些地方還不成熟與完美，如：尋址、擁塞控制、實時語言傳輸及安全標準的制定等，產品還未完全標準化，而且價格昂貴；
- 要適應企業級網絡的需求，ATM交換機就必須滿足一系列規范的要求。
- 在ATM業務傳輸中，錯誤選路和信息丟失將是ATM交換技術所面臨的一大問題。
- 缺少與現行網絡的接口，傳輸媒介的種類很有限。
綜上所述，ATM 由于具有許多寬帶通信的優點，將成為今后寬帶ISDN的主要部分，在遠程教學、醫療，視頻會議等領域都將得到廣泛的應用。在大型的局域網和多種網絡的互連中，ATM將扮演骨干網的角色。但在局域網中，ATM局域網將面臨千兆快速以太網的挑戰，同時，ATM對于某些技術問題尚待進一步研究。
