吉林郵政電視會(huì )議室

2003/12/09

　　吉林省郵政管理局是國家重要的郵政運營商，為了提高工作效率，適應現代化辦公的環境需求，要對會(huì )議室進行視頻AV系統的多功能建設，設計要求應能體現當今信息時代最先進的氣息。要能夠滿足一般工作會(huì )議、新聞發布會(huì )、記者招待會(huì )、產品展示會(huì )、學術交流會(huì )、遠程點對點或多點視頻會(huì )議及培訓的需要。

　　考慮到郵政系統的特殊性，直真視通科技有限公司為吉林省郵政管理局架構系統時首先考慮了會(huì )議室系統的高度可靠性；其次為保證平時系統內頻繁的遠程會(huì )議，要求會(huì )議室與電視會(huì )議系統結合緊密，操作集中、邏輯簡單；本會(huì )議室也是管理局的對外窗口，同時也要兼顧單位平時的工作需要，這就要求會(huì )議室系統有高質量的頻、音頻效果及技術特色。

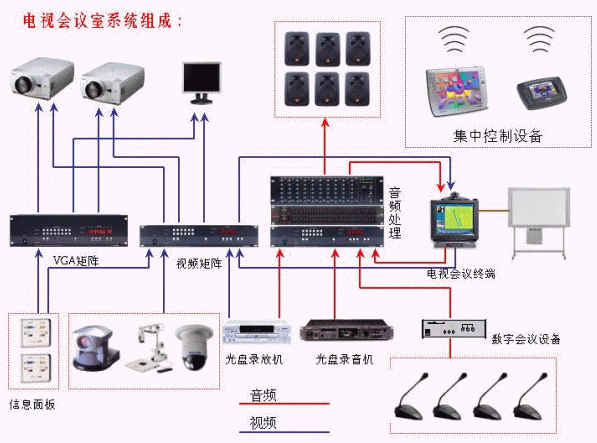

　　概括起來，該會(huì )議室由以下幾個子系統構成：

　　會(huì )議發言和討論系統（甲方原有PHILIPS DCN數字發言系統）

　　全方位，多角度專業演播廳攝像系統（PHILIPS廣播攝像系統）

　　Panasonic AV-E300 3-CCD專業級彩色攝象機移動視頻采集。

　　雙大屏幕背投顯示系統（SONY高亮度投影機+DNP背投屏大屏幕顯示系統）

　　超薄等離子屏輔助顯示系統

　　系統信號多級處理系統（Autopatch、Extron信號分配系統）

　　智能集中控制系統（AMX集中控制系統）

　　音響擴聲系統（ERIC、TOPS等專業會(huì )議擴聲系統）

　　電視、電話會(huì )議系統（PICTURETEL、POLYCOM、GENTNER產品）

　　專業視頻會(huì )議主席臺三基色燈光系統。


　　因此，直真視通選用國際領先廠商的最先進的系列產品，統籌設計，包括PHILIPS會(huì )議攝像系統、SONY公司高亮度LCD投影機、美國Panja（AMX）先進的智能中央控制系統、Autopatch專業音視頻矩陣系統、Extron 數字信號處理器、DNP高對比度寬視角背投幕，松下交互式觸控智能白板，富士通等離子顯示屏，及由電動窗簾、電動攝象機升降架等多種先進的可選擇的設備組成的環境保證系統。

　　隨著信息化的發展，傳統音、視頻處理已經由模擬轉向數字化，DCN會(huì )議和討論系統可有效地消除傳統會(huì )議的雜音、干擾、串音，布線方便靈活、容易擴充，擴展的數字全方位，多角度專業演播廳攝像系統更是視頻會(huì )議不可缺少的；而SONY公司超高亮度LCD投影機，可以在正常會(huì )場環境照明的情況下，投射清晰的視頻和電腦圖象，真彩重現功能，人像效果達到完美。多種不同焦距的鏡頭設計，可使安裝更靈活，與裝修完美融合。

　　美國Panja(AMX)系統是全美首選的中央控制系統，兼容性最強，被廣泛應用于各種會(huì )議場合，與其他系統相比，控制反應更快，而且完全的中文漢字支持，更加切合中國用戶。特別說明的是，所有該系統軟件的設計、開發均由我公司獨立完成，故我公司提供的AMX控制系統不僅可完成對本地音視頻設備、環境進行控制，而且可完成會(huì )議電視設備的集中控制，特別還可通過網絡(luò )對遠端會(huì )場的設備進行控制。從而保證了集控系統在投入使用后的升級、擴展、改制、維護等一系列工作，也有力地保證了與電視會(huì )議系統的有機統一。


　　主顯示系統采用兩個120英寸DNP背頭屏，在主席臺正后方，用于電視會(huì )議顯示遠/近端圖象，或在開本地會(huì )議時顯示主講人及課件，還充分利用了投影機本身的數碼放大功能，可以拼接顯示整幅視頻圖像，不僅省略了昂貴的圖像處理器，而且達到了美觀、大氣的效果；同時，為方便主席臺人員觀看（主席臺背對投影屏）我們在主席臺對面放置了2臺42寸等離子屏，為方便后排人員觀看我們在后面兩側安裝了2臺42寸等離子屏；采用兩臺PHILIPS LTC 0829攝像機，分別對主席臺及會(huì )場全景進行拍攝，并能與會(huì )議發言系統結合、實現發言人視頻圖象自動跟蹤功能的快球，真正做到電視會(huì )議"聞其聲、見其人"。音視頻矩陣可以使會(huì )議電視信號、DVD、錄像機等視頻可以任意的輸出到大屏幕、會(huì )議電視、監視器等顯示設備。專業擴音系統可以滿足大會(huì )、演講、討論、影院等多種不同的聲場要求；再加上環境燈光智能控制，使整個會(huì )議過程自然舒適。控制室內為控制人員設置了PC機一臺，用于集中對會(huì )議系統的操作；高品質彩色監視器3臺，用于監控本地及遠端圖象信號；6"無線控制器為參會(huì )者提供控制權，用于全面控制整個會(huì )議室的設備，系統和環境。主席臺正前方設置專業級高清晰攝象機松下E300，主席臺正后方設置高清晰PT970主鏡頭，用于高品質主席視頻采集。另外在主席臺最左側設主講臺，并配置了完善的信息插口和設備。

　　會(huì )議室擴聲系統主要是會(huì )議人聲擴聲模式。會(huì )議擴聲系統又分為三個擴聲區域：主擴、環繞、天花補聲。其中主區域為中心會(huì )場區，作為整個會(huì )議系統的中心，其重要性是顯而易見的。為了最大限度的提高設備的使用效率，并且方便使用人員進行控制，簡化調音人員的工作程序，提高工作效率我們將各部分的音視頻及其他多媒體設備采用集中控制。

　　集中控制音頻部分采用調音臺進行混音，會(huì )議室的話筒信號先通過數字會(huì )議主機進行處理，混合為一路信號后輸入到調音臺。調音臺通過編組對信號進行處理后將不同編組的音頻信號輸出到相應的周邊設備，最后由放大器進行放大后通過各自的揚聲器系統進行播放。

　　會(huì )議話筒選用PHLIPS DCN數字會(huì )議系統，其特點是拾音效果明顯，保真度高；反應靈敏，抗反饋能力強，廣泛地應用在各種高檔會(huì )議場所，并且獲得了用戶高度的贊揚和充分的信任，是經得起考驗的優質產品。另外，會(huì )議室配備無線手持MIC和無線領夾MIC各一個（電視、電話會(huì )議室多一套）。

　　會(huì )議室主音箱我們選用了美國ERIC ACS-2015擴聲音箱，具有同軸音圈單元，安裝在一個細小和典雅的柱型箱體內，從而產生了在整個聆聽區域內所有頻率的極其均勻自然的聲音覆蓋，使與會(huì )者的聲音清晰明亮；為了使整個會(huì )場的頻響更加均勻，我們在周邊設備中選用了均衡器對聲場進行修飾，它還能起到抑制嘯叫的作用；為了最大限度的抑制嘯叫，我們選用了最先進的數字反饋抑制器，它可以自動對多達20個反饋點進行抑制，并可以?xún)Υ娑鄠�(gè)不同場景的工作模式；其他周邊設備還選用了壓限器、效果器：

　　壓限器可以保護音箱在大功率下不至于燒毀；

　　效果器可以對聲音進行潤色和處理，使聲音更加豐滿；

　　信號源部分選用了DVD機、錄象機、雙卡錄音機、UHF波段雙手持無線話筒、UHF波段雙領夾無線話筒。鵝頸話筒帶有開關，所有話筒先經過自動混音臺自動拾取音頻最大的音源進行擴聲，從而減少了嘯叫的可能。

　　亮麗的超大畫面、純正的色彩、高分辨率的顯示效果，歷來是人們對視覺感受的一種潛在要求。隨著信息時代的到來，計算機多媒體技術的迅猛發展，網絡(luò )技術的普遍應用，大到指揮監控中心、網管中心的建立，小到視頻會(huì )議、技術報告及講座的進行，對大畫面、多色彩、高亮度、高分辨率顯示效果的渴望越來越強烈，考慮到吉林省郵政管理局辦公樓會(huì )議室的重要性、實用性及對于高可靠性的特殊要求，我們選用了SONY PX32 LCD投影機。

　　由于電視會(huì )議室的整個系統操作涉及多個子系統的協調動作，因此，集中控制系統的加入變得極為必要。

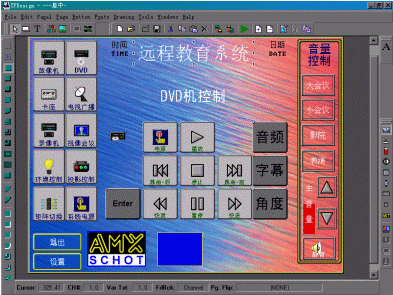

　　智能化的中央控制系統則可以把會(huì )議室中所有設備的操作集于一身，使設備有機地結合在一起，大大簡化系統之操作，輕松控制整個空間從環境到內容的各個方面，就如同所有的系統設備一下子變成一臺設備一樣，從而可以節約時間提高效率。AMX集中控制系統就是一類可以集對音頻、視頻、環境電子系統控制于一身的專業控制系統。只需通過一塊控制面板-LCD觸摸屏或按鈕式面板，就可以對所有設備進行實時控制。漢化的操作界面，按鍵多采用圖標，形象易懂，操作簡單，既使是第一次使用，也能輕松自如地對所有設備進行操作。例如：當您需要將某一系統的數據、資料、圖像投放到投影機、監視器上時，您就可以輕輕點擊一下相關系統提示的圖標的按鍵， 然后中央控制系統將自動跳到該系統的控制界面， 并自動將該系統的信號切到投影機、監視器上。同時， 對會(huì )議室內的環境狀態進行調整：屏幕自動落下，窗簾自動關上， 熒光燈或射燈關閉， 并將光照強度自動調低等等。

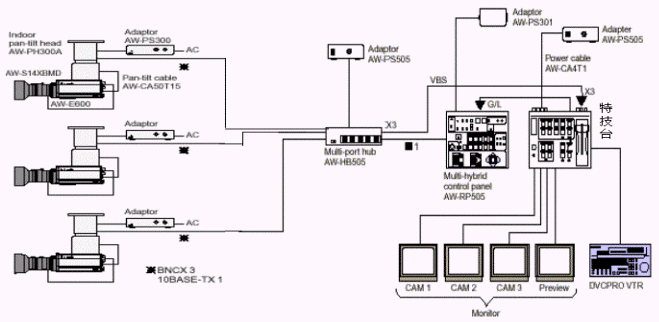

　　移動攝象機采用的松下E300攝像機是一款廣播級攝像機，水平分辨率：800線，最小照度：1.5lux信噪比：60dB。我公司在國家郵政總局直播室成功應用過此款攝像機，效果非常好。系統連接圖如下


　　整個攝像系統，不僅可以通過控制臺控制，還可以通過RS232 由中控和計算機進行控制，另外，每個攝像機還有10個預制位，可充分滿足用戶需要。另外，為保證視頻源的高質量，我們對每個攝像機專門配備了Y/C輸出的板卡。

　　為了使會(huì )議室的設備協調一致，能滿足視音頻輸入輸出的多樣性和隨意性，我們在系統中采用了專業級的AUTOPATCH音視頻矩陣。音視頻矩陣可以使會(huì )議電視視信號、DVD、錄像機等視頻可以任意的輸出到大屏幕、會(huì )議電視、監視器等顯示系統。特別是在我們的電視會(huì )議室我們可以將室內的任何視頻信號通過矩陣切換到會(huì )議電視傳送到其他會(huì )場，可以使其它會(huì )場從多角度觀看到本會(huì )場的畫面和視頻設備播放的內容。AUTOPATCH音視頻矩陣是美國專業級的切換系統，廣泛運用于會(huì )議、監控和多功能場所，具備BNC復合視頻輸入、平衡和非平衡音頻輸入，400MHZ的帶寬完全多路視音頻的同時切換。AUTOPATCH矩陣具備RS232控制口，可以通過中央集中控制系統對矩陣進行遠程控制，這樣在未來擴展集中控制功能時不存在問題。

　　系統還包括網絡(luò )視頻廣播系統，可將視頻會(huì )議的內容在局域網范圍內實時廣播，我們采用PictureTel的 StarCast軟件包。將局域網中的PC機轉變?yōu)橐粋�(gè)虛擬TV節目廣播站。Viewer為客戶端的接收。StarCast Multicaster利用組播技術，將視頻文件通過局域網直接傳送到桌面電腦中。它可以讓成百上千個用戶同時看到自多個頻道傳送來的實時的多媒體內容、同時用戶可以在多個頻道間隨意選擇切換。

　　"功能強大而使用簡單，組成繁雜而有機統一"，這是科技賦予這個時代的，也是我們交給用戶的。

直真視通公司供稿 CTI論壇編輯
