東方通信CS21-IPS(M) 綜合媒體處理與交換平臺

2006/11/29

CS21綜合業務平臺核心價值:

　　隨著用戶的媒體的需求從純話音逐漸向話音、數據與多媒體并存的格局轉變，電信增值業務發生著一系列的變化，給增值業務系統開發商帶來許多挑戰：

增值業務需要和人們的生活密切結合才有生命力，電信增值業務系統開發商需要把大量的資源投入業務創(chuàng )新、應用開發以及業務內容等非電信技術領域，才能創(chuàng )造優秀的業務。

但是網絡(luò )結構變得越來越復雜，這需要了解大量的電信專業知識才能開發出增值業務系統；

增值業務需要很多相對獨立的技術平臺如：各種網絡(luò )的信令技術、多種媒體處理技術、電信級的系統高可靠性架構，因此一個業務系統需要集成很多廠家的產品，才能搭成一個系統。

　　業務開發商需要有一個平臺能幫自己解決與電信網絡(luò )交互的技術問題，并提供豐富多樣的媒體處理技術，使所有的電信核心網絡(luò )對業務而言是一個技術透明的網絡(luò )，與多種網絡(luò )交互可以用統一透明的接口。開發商所接觸到的只是業務所需要的應用信息和媒體內容。從而把更多的資源投入到用戶的需求分析，業務設計，市場推廣等自己更專長的工作中去。

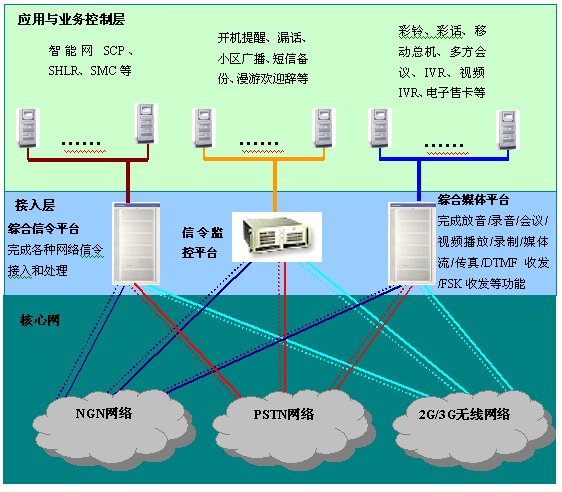

　　為解決這些矛盾，越來越多的增值業務系統提供商提出了采用軟交換思想的平臺架構。一個典型的業務平臺分為接入層和應用層，其結構圖如下：

　　東方通信為增值業務系統開發商提供了全面的接入層解決方案，東信為增值業務平臺供應商提供了三個系列平臺。

綜合信令平臺

綜合媒體平臺

信令監控平臺

東方通信提供的IPS平臺有以下特點:

　　1）、東方通信提供開放式、電信級、多媒體、可擴展的IPS平臺，適用于智能網SCP、HLR、彩鈴/彩話系統、短消息中心、多方會(huì )議、IVR、視頻IVR、視頻彩鈴、智能公話、POS售卡系統等各種電信增值業務；

　　2）、在同一平臺融合支持多種電信網絡(luò )技術規范，包括2G/3G/NGN的信令、交換、多媒體處理功能，為現在與將來的電信增值業務提供了值得長期合作的基礎平臺；

　　3）、定位于獨立的基礎技術平臺提供商，與增值業務開發/集成商、運營商結成良好的戰略性互補合作關系；

　　4）、設備開發接口開放性好，能夠很好地滿足客戶多平臺移植的需要；

　　5）、性?xún)r(jià)比突出，滿足日趨激烈的市場競爭的需要；

　　6）、突出本地服務優勢，完善的開發過程支持、工程服務和培訓機制；

　　7）、產品在中國移動、中國聯通、中國電信、中國網通以及多個海外運營商大容量長期使用，產品和服務久經考驗。

CS21綜合業務平臺商用情況:

　　東信綜合業務平臺系統目前已在國內外運營商網絡(luò )中大規模商用，現網應用超過800,000個中繼端口，超過200,000個資源通道，5000個信令鏈路。

　　入網許可證

產品概述

　　CS21-IPS綜合媒體處理平臺是東方通信自主研發的面向電信級應用的解決方案，設備性能和功能業界領先，適用于TDM/3G/NGN領域，音頻/視頻融合型綜合媒體處理應用,具備高可靠性、可擴展性、高性?xún)r(jià)比等諸多優勢，方便運營商和集成商快速、經濟地部署網絡(luò )。

　　不同的業務應用對媒體處理平臺的容量和特性有不同的需求，因此東信為用戶提供了4個規格的產品。分別是IPS60，IPS200，IPS800+，IPS6000。

　　四個平臺的定位如下：

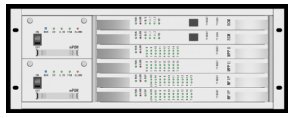

　　IPS60：面向小規模的增值業務應用的2G/3G/NGN融合型媒體處理平臺。4U高，19inch寬，最大支持64E1，1024媒體處理通道，高性?xún)r(jià)比的系統。

　　IPS200：面向中等規模的增值業務應用的2G/3G/NGN融合型媒體處理平臺。12U高，19inch寬，最大支持144E1，3840媒體處理通道的系統。

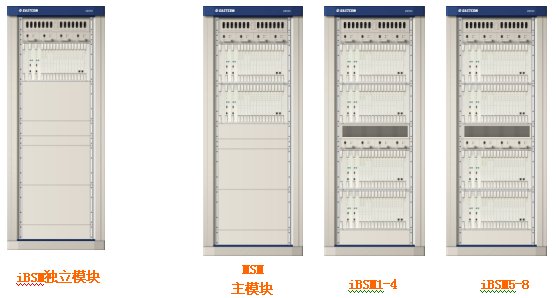

　　IPS800+：面向大規模的增值業務應用的2G/3G/NGN融合型媒體處理平臺。2米高，22inch寬，最大支持1024E1，8個STM-1，16384媒體處理通道的系統。

　　IPS6000：面向大規模的增值業務應用的2G/3G/NGN融合型媒體處理平臺。19inch寬，最大支持2304E1，32個STM-1，73728媒體處理通道，寬窄帶一體化交換的系統。（2007年Q2推出）

特性與優勢

特性	優勢
電信級源于大型移動交換機技術，平臺具有高可靠性獲得信息產業部入網認證，且已在現網大規模商用	源于大型移動交換技術，充分滿足運營商對增值業務設備的功能、性能、穩定性、可靠性、兼容性、成熟度和高質量服務的嚴格要求。
功能全面，完美融合，產品系列完整綜合提供了豐富媒體處理，寬窄帶交換，全面信令協議處理功能媒體、寬窄帶交換、信令三大功能的完美融合，資源統一管理提供了從小、中、大各種處理平臺，覆蓋了各種規模的業務系統	解決了目前業務系統開發商，在接入層平臺上需要按各種功能和容量規格來選擇多家供應商的局面，消除了由此帶來的開發接口不統一，部分融合型功能實現困難，系統整體性不強，統一維護管理困難采購和商務成本高等諸多問題。
接口開放性為客戶提供基于TCP/IP的前后控制接口，可采用消息和API兩種方式自主研發的全套硬件、系統軟件和信令協議向后臺提供基于IP的開放編程、控制、維護和管理接口面向客戶進行接口和功能的定制	通過接口與功能定制能夠更好滿足用戶的需求變化，并迅速占領市場。開放了平臺底層的各種功能，方便客戶做靈活的業務。
通信網絡(luò )專家服務 對通信網有深刻全面的認識，為合作伙伴業務開發過程中遇到的與核心通信網絡(luò )相關問題提供專家咨詢服務；完善的實驗環境，具備核心網和無線設備模擬測試環境。方便合作伙伴進行業務驗證；	大大增強了業務系統開發商的對通信技術的把握能力，降低了開發風險，加快產品上市時間。
可靠性采用全分布式總體結構，利用成熟技術，設計可靠性高系統內不同功能模塊獨立化設計硬件采用高可靠性、高集成度器件系統關鍵部件如主處理機、交換網絡(luò )、電源等各種單板采用冗余配置具備告警/定位性能，具備自糾功能和自動恢復功能系統方便的可維護性保證可靠運行，支持部件熱插拔使用軟、硬件雙重手段，監視并解脫"死循環"狀態，防止資源虛占或死鎖等情況的發生軟件開發以CMM為指導，采用先進的測試管理和版本控制工具軟件容錯能力，關鍵資源定時監測和存儲保護	高可靠性、高冗余度保證系統穩定運行，系統無單點故障.
可維護性所有板卡支持熱插拔，在線擴硬件，方便設備維護支持媒體處理資源狀態實時查詢和顯示功能支持媒體處理資源話務統計功能（占用次數，平均占用時長，ERL，呼叫成功率等）支持緩存語音文件管理支持PCM和DSP通道分級環回測試和自動告警功能系統在線支持指定資源、指定緩存語音文件在指定的監聽通道上播放，提供有效和快速的故障查找和定位方法系統支持CDR導出、分析、過濾、統計功能，方便追蹤故障投訴處理和定位提供圖形化的的操作維護界面	提供了電信級的可維護性。具備完善、界面友好的設備維護、故障告警、定位、自動恢復等功能，大大提高了系統的可用性。
可擴展性硬件分布式設計，系統容量可平滑擴展軟件模塊化設計，采用三級體系架構，接口明確，易于功能擴展	可根據需求變化靈活配置
對3G和NGN的支持系統支持2G智能外設IP（彩鈴，彩話等）到3G多媒體業務的平滑演進
支持和服務 長期從事通信核心網的設計、開發、建設和維護豐富的電信網絡(luò )技術積累和眾多的專業人才向增值業務開發、集成商提供產品開發過程中的開發調試環境和技術開發培訓服務，加快開發速度和產品的穩定性	提供迅速而又貼身的支持與服務，讓客戶能夠更快地爭取到更多的市場機會(huì )。
性?xún)r(jià)比軟硬件完全自主研發，性?xún)r(jià)比優勢突出適應獨立的增值業務開發商和集成商市場競爭需要	系統得到國內外主流智能網業務開發商的認可，成為首選信令交換平臺

產品系列介紹

規格	IPS60	IPS200	IPS800+	IPS6000
E1中繼端口總數量	64 E1	144E1	128(單模塊)；1024E1(最大)	144E1(單模塊)；2304E1(最大)
STM-1中繼端口總數量			8STM-1/ 15624通道(最大)	4 STM-1/7812通道(單模塊)32STM-1/62,496通道(最大)
最大64Kbit/s信令鏈路數量	32	192（單模塊）1536（最大）	64(單模塊)；512(最大)	80（單模塊）1280(最大)
最大2Mbit/s信令鏈路數量	2	16（單模塊）128（最大）	8(單模塊)； 64(最大)	8(單模塊)； 64(最大)
最大語音資源數量	32E1(1024通道)	3840通道	2048通道(單模塊)；	4608通道(單模塊)
（32/E1）			16384通道(最大)	73728通道(最大
最大窄帶媒體TDM智能外設（包括播放、錄制、DTMF收發、FSK收發、會(huì )議、傳真等IVR功能）處理能力	32E1(1024通道)	3840通道	2048通道(單模塊)； 16384通道(最大)	4608通道(單模塊)73728通道(最大)
最大寬帶媒體RTP智能外設（包括播放、錄制、收號處理、會(huì )議、傳真等IVR功能）處理能力	32E1(1024通道)	3840通道	2048通道(單模塊)；16384通道(最大)	4608通道(單模塊)73728通道(最大)
在提供窄帶資源的同時，對外提供的最大中繼數	32E1(960通道)	144E1（4320通道）	2400通道(單模塊)；19200通道(最大)	144E1+4 STM-1/12,276通道(單模塊)2304E1+32 STM-1/133,920通道(最大)
窄帶交換能力	4K×4K	8K×8K	8K×8K(單模塊)；32K×32K通道(最大)	18K×18K(單模塊)；64K×64K通道(最大)
寬帶交換能力				單模塊：16Gb/s多模塊：256 Gb/s
七號信令協議	支持多版本以下協議：MTP1-3， TCAP，TUP，ISUP協議，支持2M高速信令	支持多版本以下協議：MTP1-3， TCAP，TUP，ISUP協議，支持2M高速信令	支持多版本以下協議：MTP1-3， TCAP，TUP，ISUP協議，支持2M高速信令	支持多版本以下協議：MTP1-3， TCAP，TUP，ISUP協議，支持2M高速信令
基于IP的協議	SIGTRAN (SCTP,M2PA,M3UA等), SIP, H.323,H.248，BICC	SIGTRAN (SCTP,M2PA,M3UA等), SIP, H.323,H.248，BICC	SIGTRAN (SCTP,M2PA,M3UA等), SIP, H.323,H.248，BICC	SIGTRAN (SCTP,M2PA,M3UA等), SIP, H.323,H.248，BICC
其他協議	PRI,中國1號,V5等	PRI,中國1號,V5等	PRI,中國1號,V5等	PRI,中國1號,V5等
業務單板最大中繼端口數量	16E1	16E1	16E1	16E1
業務單板媒體資源最大處理能力	512路	512路	512路	512路
支持的承載組網方式	時分復用TDM、分組IP網絡(luò )	時分復用TDM、分組IP網絡(luò )	時分復用TDM、分組IP網絡(luò )	時分復用TDM、分組IP網絡(luò )
電路域媒體資源放音、錄音支持的音頻文件格式	A率WAV文件A率PCM文件U率WAV文件線性的WAV文件32kVOX 文件	A率WAV文件A率PCM文件U率WAV文件線性的WAV文件32kVOX 文件	A率WAV文件A率PCM文件U率WAV文件線性的WAV文件32kVOX 文件	A率WAV文件A率PCM文件U率WAV文件線性的WAV文件32kVOX 文件
媒體資源收號模式	DTMF收號、FSK收號	DTMF收號、FSK收號	DTMF收號、FSK收號	DTMF收號、FSK收號
媒體資源支持文件訪問方式	G.711 (μ-law and A-law) G.729 G.723.1 G.726	G.711 (μ-law and A-law) G.729 G.723.1 G.726	G.711 (μ-law and A-law) G.729 G.723.1 G.726	G.711 (μ-law and A-law) G.729 G.723.1 G.726
IP域媒體資源支持的多媒體協議	3G-324M	3G-324M	3G-324M	3G-324M
IP域媒體資源多媒體文件格式	3GPP文件格式	3GPP文件格式	3GPP文件格式	3GPP文件格式
IP域媒體資源多媒體壓縮格式	H.263視頻 MPEG4視頻 AMR音頻	H.263視頻 MPEG4視頻 AMR音頻	H.263視頻 MPEG4視頻 AMR音頻	H.263視頻 MPEG4視頻 AMR音頻
電路域媒體資源與IP域媒體資源支持文件服務器類型	Windows、Linux	Windows、Linux	Windows、Linux	Windows、Linux

組網與典型應用:

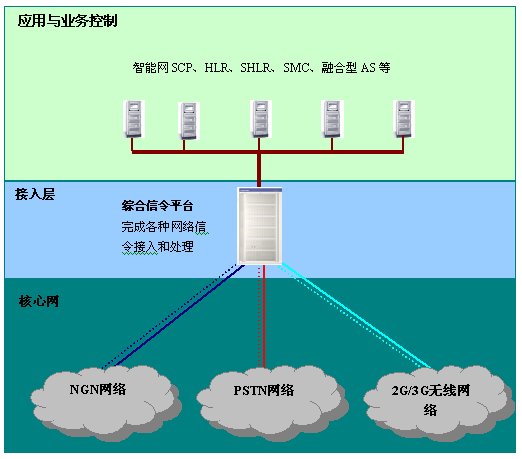

　　應用組網圖

東方通信公司供稿　CTI論壇編輯
