銳取高清錄播系統 開拓遠程醫療新領域
2008/05/14
一、需求分析
遠程醫療（Telemedicine）是網絡(luò )科技與醫療技術結合的產物，在信息高速發展的今天，它已成為醫學交流中一道亮麗的風景線。遠程醫療系統的概念最初是由美國于1988年首次提出的，它通常包括：遠程診斷、專家會(huì )診、信息服務、在線檢查和遠程交流等幾個主要部分，它以計算機和網絡(luò )通信為基礎，實現對醫學資料 (包括數據、文本、圖片和聲像資料) 和遠程視頻、音頻信息的傳輸、存儲、查詢、比較、顯示及共享。
遠程醫療的發展現狀
遠程醫療（Telemedicine）是網絡(luò )科技與醫療技術結合的產物，在信息高速發展的今天，它已成為醫學交流中一道 亮麗的風景線。遠程醫療系統的概念最初是由美國于1988年首次提出的，它通常包括：遠程診斷、專家會(huì )診、信息 服務、在線檢查和遠程交流等幾個主要部分，它以計算機和網絡(luò )通信為基礎，實現對醫學資料 (包括數據、文本、 圖片和聲像資料) 和遠程視頻、音頻信息的傳輸、存儲、查詢、比較、顯示及共享。
遠程醫療在歐美等發達國家早已是家喻戶曉的醫療手段。目前美國的絕大多數州已經實施了遠程醫療工程。它們的系 統總體框架主要是以跨全美的計算機網絡(luò )為基礎，通過高質量的攝像機和處理能力較高的計算機、工作站等設施把大 型醫療中心和小型醫院、診療點及病人家庭聯系起來，形成一些各具不同規模的遠程醫療網絡(luò )。在歐洲，如德國、挪 威等一些國家，對遠程醫療都進行了相當程度的研究，針對一些特殊病例在不同地區開通了相應的遠程診斷項目，并 在大學、醫院建立了一些實驗性的網絡(luò )。
我國在這方面的研究工作起步較晚，很多的工作僅僅是在建立計算機網絡(luò )的基礎上開展一些應用項目，如提供醫學信 息的查詢、訪問和門診預約等，這主要是因為受到國內醫療體制的限制，以及全面技術狀況和基礎設施水平（主要是 網絡(luò )傳輸速率）的欠缺，因此目前我國的遠程醫療網絡(luò )在有些方面尚不十分成熟，還有待逐步進行改造、完善與提高。 但隨著我國寬帶網絡(luò )的全面發展和迅速普及，各個醫療機構的寬帶接入也正被提到議事日程中來了，這就為各個醫療 機構之間進行大數據量的信息交流，尤其是高質量的視音頻傳輸提供了必要的條件。可以預見，未來一兩年內，我國 的遠程醫療工程一定會(huì )得到迅速實施和快速發展。
遠程醫療系統的組成和實現
遠程醫療系統由網絡(luò )通信系統和遠程醫療應用系統兩大部分組成。網絡(luò )通信系統可以是衛星網絡(luò )、無線網絡(luò )，電話網絡(luò ) 和以光纖通信為基礎的寬帶網絡(luò )。遠程醫療應用系統包括：遠程診斷、專家會(huì )診、信息服務、在線檢查、遠程交流以及 系統管理等幾個子系統。其中系統管理子系統是遠程醫療應用系統的核心，由它負責對各個其它的子系統的流程、運作、 建庫等進行統一協調與安排，一般采用Web技術實現。
遠程醫療應用系統的其它子系統的實現方法很多，在寬帶網絡(luò )的到迅速發展的今天，采用高質量的視音頻傳輸方式實現 其中的部分功能是非常自然的事，這將使得遠程診斷和遠程交流變得非常直接和方便。以下是以深圳銳取的視音頻編 解碼設備及傳輸系統實現遠程醫療應用系統中視音頻傳輸部分的實現方法。
深圳銳取軟件技術有限公司自主研發的高清錄播系統，開拓了遠程醫療的新領域，率先提出了高清的解決方案。
1、實現原理
- 由于當前的大多醫療設備，如X光機、CT機均擁有網絡(luò )接口并支持，由計算機通過網絡(luò )即可采集醫療設備中的影像，并采用VGA編碼器采集計算機中的CR或DR片、CT片、演示文件（PPT、WORD、EXCEL）；
- 采用視音頻編碼器采集DVD中播放的醫學類影片、培訓室內圖像、監護儀；
- 采用高清編碼器通過高清攝像機采集手術過程圖像；
- 將以上采集內容由錄播服務器進行整合通過網絡(luò )進行直播和錄制；
2、系統結構圖

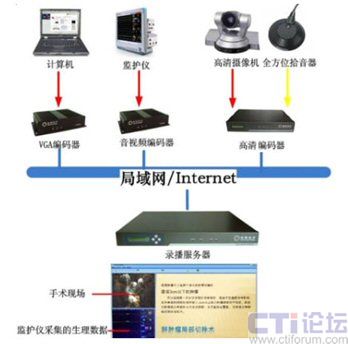

圖 遠程醫療及教學系統結構圖
二、功能實現

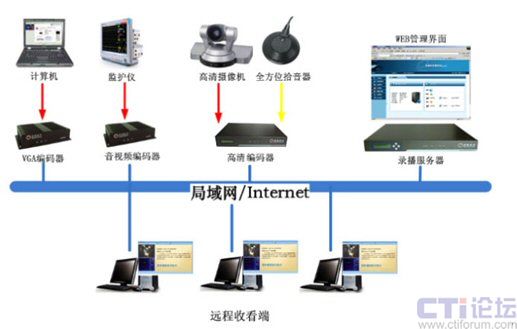

針對用戶需求，建議采用如下解決方案，系統拓樸圖如下：
方案說明
1、手術實況直播功能
遠程醫療方案設計中配置的銳取多媒體錄播系統遠程醫療系統能夠滿足用戶對于手術過程的實時直播功能：
通過銳取遠程醫療系統，用戶手術過程、培訓、調度等活動的實況可以實現實時監控手術室內部情況。
具體實現方式：

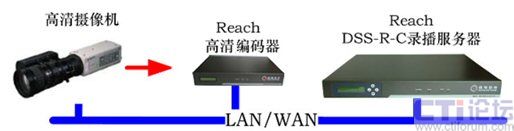

銳取多媒體錄播系統遠程醫療系統前端設備高清視音頻編碼器將從手術室內高清專業攝像機采集到的視音頻信號，進行實時編碼和壓縮，通過網絡(luò )傳送給銳取DSS-R-C遠程醫療系統后臺服務器上。

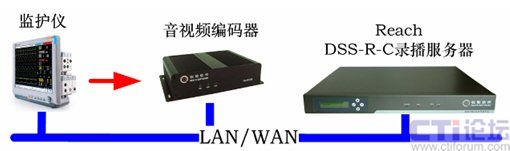

銳取遠程醫療系統前端視音頻編碼器將采集到的手術室監護儀的信號進行實時編碼和壓縮,通過網絡(luò )傳送給多媒體錄播系統遠程醫療系統后臺服務器上。
同時，銳取多媒體系統前端VGA編碼器將采集到的計算機信號（包含通過網絡(luò )訪問的DR/CR片、CT片）進行實時編碼和壓縮，通過網絡(luò )與高清視音頻信號以及普通視音頻信號同步傳輸到銳取多媒體錄播系統遠程醫療系統后臺服務器上。
銳取多媒體錄播系統遠程醫療系統后臺服務器對前端編碼器傳來的視音頻和數據信號進行編碼和壓縮的同時通過網絡(luò )發送給位于網絡(luò )上的其它各個系統客戶端程序觀摩室上。客戶端程序將服務器傳送來的視音頻和數據信號進行解壓縮和解碼并在本地計算機上顯示出來。
2、錄制功能
方案設計中配置的遠程醫療系統能夠滿足客戶關于手術實況的最全面的實時錄制功能：
通過銳取多媒體錄播系統遠程醫療系統，手術過程及醫療器械所采集影像可以實現視音頻/數據信號同步采集錄制到系統后臺服務器上。
具體實現方式：

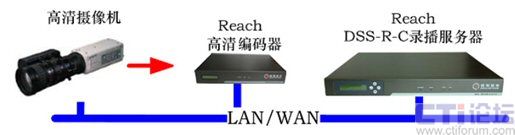

銳取多媒體錄播系統遠程醫療系統前端設備高清視音頻編碼器將從手術室內高清專業攝像機采集到的視音頻信號，進行實時編碼和壓縮，通過網絡(luò )傳送給銳取多媒體錄播系統遠程醫療系統后臺服務器上。

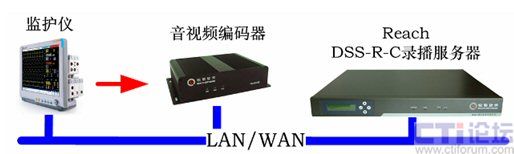

銳取遠程醫療系統前端視音頻編碼器將采集到的手術室監護儀的信號進行實時編碼和壓縮,通過網絡(luò )傳送給銳取多媒體錄播系統遠程醫療系統后臺服務器上。

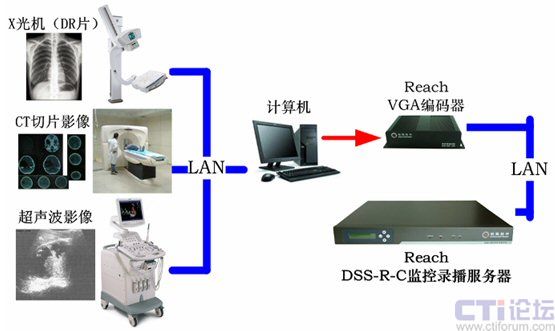

同時，銳取多媒體系統前端VGA編碼器將采集到的計算機信號（包含通過網絡(luò )訪問的DR/CR片、CT片）進行實時編碼和壓縮，通過網絡(luò )與高清視音頻信號以及普通視音頻信號同步傳輸到銳取多媒體錄播系統遠程醫療系統后臺服務器上。
銳取多媒體錄播系統遠程醫療系統后臺服務器存儲的多媒體文件可以通過系統管理平臺或者WEB頁面進行下載和播放。
3、回放功能
方案設計中配置的多媒體錄播系統遠程醫療系統能夠滿足客戶關于手術、培訓、調度等活動錄制媒體文件的回放功能：

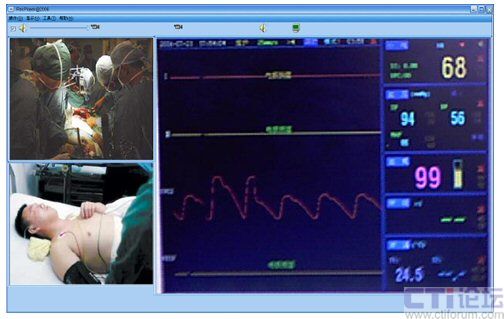

靈活多樣的錄制文件回放顯示方式，視頻和計算機屏幕內容可同屏或分屏顯示，并可單獨控制窗口大小及位置；錄制文件采用國際標準格式存儲（AVI或ASF），支持MediaPlayer等通用播放器播放，便于與其它系統的協同工作及后期處理；支持帶密碼控制權限的遠程醫療錄播服務器客戶端或WEB頁面的文件點播管理功能。
4、遠程監控功能
方案設計中配置的多媒體錄播系統遠程醫療系統能夠滿足客戶實現對醫療器械所采集的病人生理特征及手術現場的遠程監控。

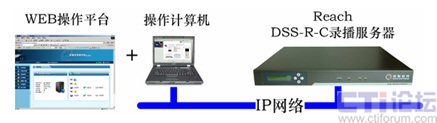

在局域網中的任何計算機上通過網絡(luò )采用WEB的方式對機房的情況進行遠程監控。
三、方案優勢和特點
- 能直播最高分辨率達（1920*1080）的高清圖像，更清晰再現手術實況。
- 擁有多種接入端口，可配合監護儀、DR（CR）光機、CT機、超聲波等醫療設備完成遠程醫療及培訓。
- 安全：無需在用戶的計算機或服務器上安裝任何軟件，對用戶的業務系統無任何影響，確保用戶計算機上的信息安全；
- 簡單：即插即用，無需對機房設備做預先的設置，不需要對防火墻策略進行調整；
- 適用性強：可配合運行任何操作系統的機房設備進行工作，包括Windows、Linux/Unix，以及Mac等。
- 實時性高：采用高性能DSP芯片，VGA信號編碼效率高，時延小，可滿足CR/DR、CT片播放需要。
- 支持普通攝像機（CIF/4CIF）和高清攝像機（720P/1080i）的錄播。圖像語音清晰流暢：視頻速率最高達4M，清晰度最高支持1920X1080，音頻采用MP3編碼方式（Near
CD），編碼最高可達64k，可清晰再現手術過程。
- 支持軟件和硬件兩種計算機屏幕信號采集方式，用戶可根據需要靈活選用。
- 服務器平臺采用專用硬件平臺，嵌入式操作系統，穩定可靠，抗病毒黑客攻擊。
- 基于IE瀏覽器的系統管理和使用界面，用戶管理使用更加輕松自如。
- 具備液晶屏控制面板，系統管理操作更加方便。
- 支持中控系統來對設備進行管理和操作。
- 支持雙機熱備份，確保錄制萬無一失。
- 支持標準的iSCSI標準的SAN結構的外存儲服務器，可無限擴大系統存儲容量。
- 單臺最多可支持4個機房的同步實時監控、錄制。
- 系統采用信號采集和信號存儲的前后臺分離結構方式，前臺后臺之間通過IP網絡(luò )進行通訊，前臺設備（視音頻及數據編碼器）可根據需要移動到需要的場所，無須受視音頻線距離限制。
- 高清晰、高幀率計算機動態屏幕錄制：屏幕錄制的分辨率最高達1280x1024，幀率最高可達25幀，可清晰流暢地錄制講稿課件、鼠標操作軌跡，視頻圖像、flash文件等動態內容。
- 錄制文件采用國際標準格式存儲（ASF），支持MediaPlayer等通用播放器，便于與其它系統的協同工作及后期處理。
- 靈活多樣的錄制文件回放顯示方式，視頻和計算機屏幕內容可同屏或分屏顯示，并可單獨控制窗口大小及位置。
- 支持視頻字幕添加功能，可在視頻窗口的任意指定位置添加文字作為備注。
- 支持攝像頭遠程遙控功能，在、系統控制臺即可遠程控制攝像頭的動作。
- 支持外置報警裝置接入（紅外報警、移動偵測報警等）。
四、典型應用
1、手術過程錄播

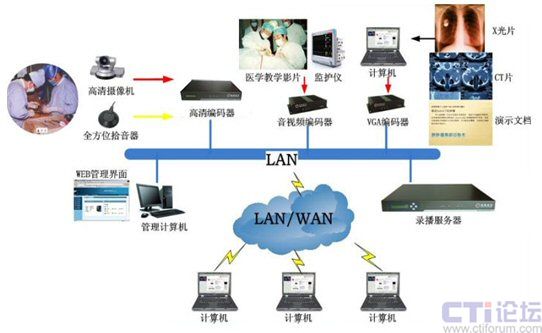

銳取多媒體錄播系統可配合普通攝像機（CIF/4CIF）、高清攝像機（720P/1080i）、計算機、DVD使用，可實現遠程醫療及教學中視音頻和數據（計算機內數據及醫療器械采集的相關病人生理特征數據）內容的同步一體化錄制、直播和點播。錄播系統最多支持兩路視音頻和一路計算機屏幕內容同步錄制，可將視頻手術中本地計算機中演示文件、遠程手術圖像和數據內容進行同步錄制，可以輕松實現對醫療過程的全面錄制，對于遠程醫療、教學的錄制更加有利。遠程醫療錄播系統適合任何醫療單位及醫學院機構及企業使用，如下圖：
遠程醫療系統配合其他醫療器械使用的典型組網圖如上圖，錄播服務器通常安裝在醫院的機房中，通過視音頻編碼器（或高清編碼器）接入手術室或教室高清攝像機，管理員根據手術或教學進程對采集的圖象的進行切換控制（包含遠程攝像機控制），顯示終端上會(huì )顯示出相應手術或培訓現場的圖像及語音，視音頻編碼器（或高清編碼器）即可該信號采集編碼后發送給多媒體錄播服務器。多媒體錄播服務器可和其他數據服務器等設備安裝在后臺機房。在同步錄制數據內容時，可通過視音頻編碼器、VGA編碼器、高清編碼器三種方式進行采集，用戶可根據實際情況靈活選用。管理員只要通過遠程醫療錄播系統控制臺連接上述編碼器后啟動錄制功能即可，手術或培訓進行中無需再進行任何操作。遠程醫療錄播以與會(huì )場切換相同的視角，“所見所錄”的模式對手術或培訓進程進行忠實、全面的記錄，實用性強，操作維護簡單，極大地降低了管理員的工作負擔。同時系統具備直播功能，可彌補現有視頻手術系統流媒體功能不能直播數據內容的缺陷，進行視音頻和數據內容的同步直播，方便了更大范圍的用戶觀摩手術及培訓。系統內置的VOD點播服務器功能，用戶無需另外投資購買VOD平臺，即可輕松實現用戶對錄制好的手術或培訓內容的事后點播。遠程醫療錄播極大地擴展了視頻系統的功能和應用，適合任何有遠程醫療需求的醫院或者用于遠程培訓的醫學院用戶使用。
2、醫學院教學錄播
隨著投影機在多媒體教室的應用越來越普遍，教學或培訓的內容如工作報告PPT、財務軟件培訓等都要放在PC機上通過投影機顯示出來，傳統的攝像機、DV常常不能清晰地錄制投影機上投影出來的課件內容以及監護儀等醫療器械采集的病人生理特征，而且錄制這些內容時就不能錄制主講人，常常顧此失彼，不能全面，清晰的錄制醫學教學過程。遠程醫療錄播系統的視音頻和計算機屏幕同步一體化錄制的特性可徹底解決這個問題，滿足用戶全面、清晰記錄教學和培訓的需要，非常適合安裝在醫院、醫學院等行業機構的手術室及教室內，錄制和直播手術及教學培訓。
遠程醫療錄播用于多媒體教室進行本地教學與培訓錄制直播的典型組網圖如上圖，視音頻編碼器（或高清編碼器）安裝在多媒體教室內，可直接或通過調音臺、AV矩陣等視音頻處理設備接入攝像頭和麥克風采集的視音頻信號，通過VGA編碼器采集播放手術內容的計算機屏幕內容。多媒體錄播服務器和系統控制臺可根據手術室實際情況安裝在手術室的控制室等位置，手術錄制直播的原理與視頻手術的錄播相同。直播教學或培訓時，其他多媒體教室可在自己的PC機上通過遠程醫療錄播媒體播放器通過組播或單播等方式接收直播內容，在會(huì )后也可以通過IE瀏覽器或遠程醫療錄播媒體播放器點播錄制好的手術，錄制好的文件也可以上傳的自己的網站進行在線發布。
五、應用領域
- 醫院遠程醫療系統
- 醫學院教學觀摩
CTI論壇編輯
