DSS系列數據共享服務器技術手冊

2003/02/12

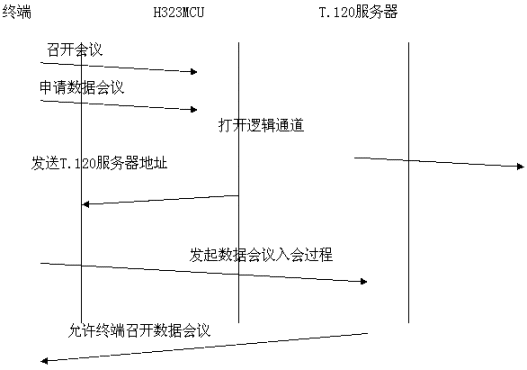

帶內方式的數據會(huì )議流程圖

帶內方式的優點在于：

(1)、將T120數據功能附屬在H320/H323會(huì )議中，便于控制與管理。

(2)、在帶寬緊張、數據擁塞的情況下，可以動態調整數據和視頻的帶寬來保證音頻的正常。

(3)、可以通過H323會(huì )議的能力交換來指定T120的接受數據的端口(確省是1503端口，需要終端支持)，使數據更加安全。

(4)、可以使數據功能與圖象、聲音功能同步。

帶內方式的缺點在于：

(1)、存在數據服務器與H323MCU融合的問題。

(2)、H323終端一旦掉點，T120數據功能也隨之消失。

(3)、對有些H323終端來說，可能不支持帶內方式。

(4)、T.120數據服務器如果沒有帶寬控制，其數據突發會(huì )導致音視頻丟包。

2.2、帶外方式

　　采用帶外方式，數據與音頻視頻流分開，各自占用帶寬。與終端和MCU無任何關系。如果用戶想召開數據會(huì )議，需要單獨的一臺PC機來進行數據的接受與傳送，所有需要數據會(huì )議功能的用戶的PC機都連接到一個T.120服務器上。目前常用的終端軟件是Netmeeting軟件。數據占用單獨的帶寬，不擠占音視頻的帶寬。會(huì )議建立過程為：

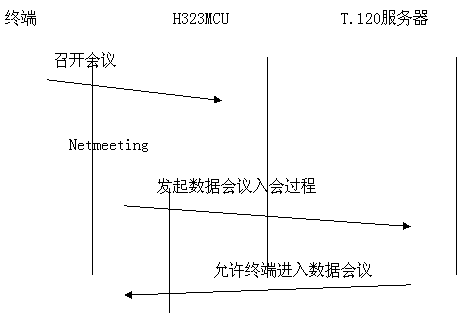

帶外方式的數據會(huì )議流程圖

帶外方式的優點在于：

(1)、可以有更多的用戶參加數據會(huì )議，不受終端數目的限制。

(2)、不用考慮H323 MCU和H323終端是否有T120的功能。

(3)、數據會(huì )議與視頻會(huì )議分離，容錯性能和穩定性更高。

(4)、可以單獨召開數據會(huì )議。

帶外方式的缺點在于：

(1)、將圖象、聲音與數據分離，不能夠同步，不便于操作與管理。

(2)、如果不限制數據的帶寬，其突發的數據可能會(huì )導致音視頻的丟包。

(3)、要分別召開兩個會(huì )議，操作復雜。

3、數據共享服務器DSS解決方案

　　DSS系統由DssServer和DssManager組成。DssServer是1U的服務器，DssManager是系統的控制管理平臺。DssServer是數據會(huì )議系統的核心部分，它負責數據的集中處理與分發，負責會(huì )議的調度與管理，使得眾多的用戶可以很方便順暢地加入到數據會(huì )議中。它可以與不同的會(huì )議電視系統結合使用，達到圖文并茂。它是構建在T.120標準基礎上的數據會(huì )議產品，支持帶內和帶外兩種方式。帶內方式可以與任何標準的支持T120數據信道的H323/H320/H324設備兼容，帶外就是單獨的T120 DSS數據服務器。

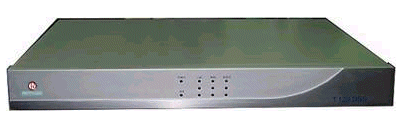

DssServer

　　使用DSS系統數據共享服務器具有以下優點：

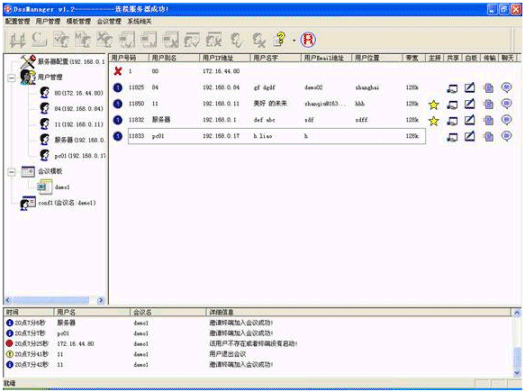

DssManager

數據共享服務器DSS可廣泛應用于如下領域：

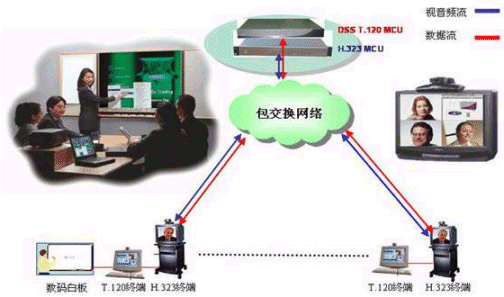

帶內方式組網圖

3.2、DSS的帶外方式

　　DSS的帶外方式可以單獨運行，召開數據會(huì )議，可以與會(huì )議系統進行融合，例如與遠程教育系統進行結合，提供帶控制的數據會(huì )議功能。由于DSS提供主席控制和嚴格的帶寬控制，所以完全可以與其他各種IP業務同時開展。

組網方式:

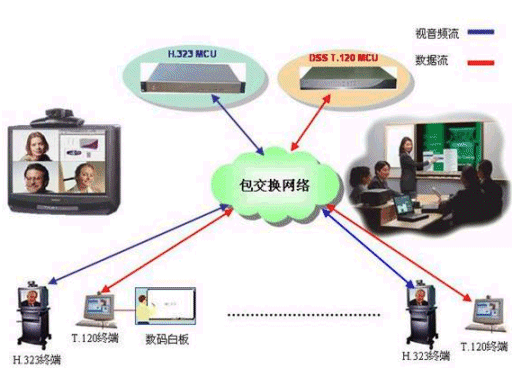

帶外方式組網圖

4、DSS產品功能與性能

標準性和互通性

　　DSS系統完全符合ITU-T T.120標準，可以和符合T.120標準的任何產品互通互控，可以和NetMeeting的2.1、2.11、3.0和3.01版本互通互控。

　　與Vcon的MeetingPoint完全互通。

　　與CuseeMe的數據協作完全互通。

　　與iPower的數據終端完全互通。

與MCU的兼容性

　　DSS系統可以和任何符合H.320/H.323標準的MCU配合，實現會(huì )議電視系統中的數據功能。

　　與H320的MCU配合需要T123的網關(IP/ISDN)。

穩定性

　　DSS產品是1U的服務器，采用了嵌入式設計方式，啟動速度快，系統穩定。

易配置

　　不用串口等方式配置服務器，DssManager可以自動搜索服務器并進行自動配置，配置改變后不用重啟服務器。

多會(huì )議并存

　　DSS系統最大支持32組會(huì )議同時并存，用戶可以根據需要訂購會(huì )議數。

大用戶支持

　　單臺DSS系統最大可支持64用戶同時在線，通過級聯可以支持更多的用戶同時在線，用戶可以根據需要訂購用戶數。

標準數據功能

　　DSS系統支持T120系統標準的應用共享和協作、電子白板、文件傳輸和聊天等功能。

主席功能

　　可以在會(huì )議中設置主席，只有主席才有權力進行數據共享、文件傳輸、白板、聊天等功能，非主席用戶只能接收主席用戶的數據，不能進行共享和文件傳輸等應用，避免了會(huì )議中多人操作造成的混亂和無序。

帶寬控制

　　DSS系統會(huì )議可以指定會(huì )議的帶寬，帶寬在64k~1920k之間，在與H323MCU同時使用的時候，不會(huì )擠占音頻和視頻的帶寬，解決了由于TCP數據突發導致的網絡(luò )丟包問題。

　　如果用NetMeeting之間進行大數據量共享，帶寬蜂值可達到4M以上。

級聯功能

　　DSS系統支持級聯，最大可以支持16級級聯。

支持稍帶會(huì )議模式

　　用戶可以通過其他用戶稍帶加入會(huì )議，而不是直接加入會(huì )議。

限制應用

　　DSS服務器可以限制會(huì )議的具體應用，例如可以指定某會(huì )議不能傳輸文件和聊天，即使是主席也不具備被限制掉的功能。

友好的用戶管理

　　簡單方便的用戶管理，可以增加用戶、修改用戶信息、刪除用戶等。在會(huì )議中可以實時地檢測和顯示用戶的網絡(luò )狀態。

強大的會(huì )議模板管理

　　DSS系統具有強大的會(huì )議模板管理功能，可以創(chuàng )建、修改和刪除會(huì )議模板，配置好會(huì )議的模板，以后每次可以直接開會(huì )，使用方便。

會(huì )議安全性

　　DSS系統提供了兩級會(huì )議安全性保證，可以在會(huì )議中設置允許還是拒絕用戶的加入，還可以設置會(huì )議密碼，用戶加入必須輸入正確的密碼才能加入會(huì )議。

掉線用戶自動重邀

　　DSS會(huì )議支持掉線用戶自動重邀，重邀時間在2秒以?xún)龋�保證會(huì )議的正常運行。

　　在網絡(luò )質量不好的網絡(luò )中，TCP連接會(huì )因為擁塞而斷開，此時DSS將自動邀請用戶加入會(huì )議，保證所有用戶始終在線。

詳細的終端信息顯示

　　DssManager上可以顯示詳細的用戶信息，包括會(huì )議號、用戶號碼、別名、IP地址、終端名、Email地址、位置、會(huì )議帶寬、是否是主席以及具有的會(huì )議功能。終端可以按各種信息進行升降排序。

方便簡潔的會(huì )議操作

　　會(huì )議操作非常簡潔實用，用戶操作界面靈活方便，采用全右鍵操作方式。

詳細的系統運行日志

　　實時地報告各種系統運行日志，日志分為三類：正確的信息、告警信息、錯誤信息，不同類型的日志用不同的圖標來區別。系統日志還可以保存在文件中。

詳細的系統查詢信息

　　隨時都可以查詢系統服務器的產品信息，包括服務器版本、會(huì )議數、用戶數，以及配置的用戶和會(huì )議模板等信息。

強大的Qos功能

　　可以實時地檢測到系統的各種網絡(luò )異常，例如終端用戶掉電、網絡(luò )故障等。

　　TCP自動流量控制與重傳。

　　會(huì )議最高帶寬限制

　　系統動態調整帶寬

　　可以與H323MCU配合進行帶寬的調整

穿越防火墻

　　Dss系統可以穿越防火墻來邀請與接收用戶加入會(huì )議

　　系統只使用1503端口

提供二次開發API接口

　　DSS系統提供API接口，可以讓用戶很輕松地將DSS系統融合到自己的產品中。DssManager就是基于該API編寫的。

易升級

　　DssManager包含了一個升級文件包，使用該升級文件包可以很容易地對產品進行升級，升級文件可以從公司網站上下載。

　　可以遠程升級。

　　升級包含服務器軟件升級（免費）和用戶數升級（付費）。

詳細和方便的幫助文檔

　　用戶可以在管理界面上很輕松地在會(huì )議和幫助文檔之間切換，幫助文檔包括用戶使用手冊、技術白皮書、常見問題解決辦法以及公司的網站導航。

5、DSS數據服務器的技術領先性

(1)、容量巨大，符合中國國情。

(2)、完全符合T.120標準。

(3)、支持數據服務器的級聯，最大達16級，擴大系統容量，組網更加靈活。

(4)、支持主席功能，保證會(huì )議的正常有序進行。

(5)、會(huì )議帶寬控制功能，不強占會(huì )議中視頻和音頻的帶寬，保證會(huì )議的效果。

(6)、功能強大，特別適合集中會(huì )議調度與管理。

(7)、可以與任何標準的H323MCU配合使用，還提供API接口。

(8)、完全自主開發，定制更加容易，很容易滿足用戶的定制需要。

6、DSS的可靠性

(1)、系統采用硬件解決方案，運行穩定可靠。

(2)、采用了嵌入式操作系統，運行速度快，不會(huì )受到病毒的攻擊。

(3)、采用了多級會(huì )議安全方式，保證會(huì )議安全。

(4)、呼叫成功率：99.9%。

(5)、數據服務器MTBF為10萬小時，24X7工作。

7、接口與電氣特性

三個網絡(luò )接口：

LAN：局域網口，接內部局域網。

WAN：廣域網口，接外部網絡(luò )。

DEBUG：調試網口，供廠家調試。

硬件性能參數：

結構：重型鋼箱體，豪華型采用鋁材前面板

風冷系統：4個420W風扇

指示燈：Power、HDD、LAN、WAN、DEBUG

外型尺寸：長x寬x高=482mm x 300mm x 45mm

重量:5kg

環境參數：

存儲溫度：-40~800C

相對濕度：5~95%

工作溫度：0~500C
