Cisco IP Phone在企業級IP PBX中的應用

張珊珊　2001/07/31

1.概述

企業級IP電話系統的核心產品稱為IP PBX，即以開放的局域網包交換技術實現專用PBX語音服務的功能，與現有的局域網無縫集成。它不僅可以使內部的數據網和話音網合一，還可以滿足保持企業持續運作和蓬勃發展的全方位需求。從復雜的呼叫控制和呼叫中心能力，到集成的語音郵件和計算機/電話集成；從呼叫者身份識別到多重、多級自動值機員，到終端話機的輕松添加、移動和改變；從局域網和廣域網（LAN/WAN），到Internet的連接能力，并可同時降低相關的整體費用，使企業能夠以經濟、可管理的方式獲得所有功能。

傳統PBX(專用集團電話交換機)的缺點可以羅列很多：專用、價格昂貴、不能簡單實現CTI或VoIP等。IP PBX的出現則可以解決這些問題：由于IP PBX建立在一個開放的IP標準上，所有的產品都遵循相同標準，互連性強。而傳統的PBX含有各個廠家的專用技術，產品之間互通性、兼容性較差。故采用IP PBX可以大大節省以前使用傳統產品時維護專有設備的費用。此外，IP PBX的擴展性能好，當需要在已有的PBX上擴充多個分支電話時，老的PBX設備大多不支持這種擴充，必須換掉內部模塊，這是一筆不小的開銷，而若采用IP PBX，只要用一半左右的錢就夠了。

目前，已經有很多廠商進入IP PBX市場，不僅諸如3Com、Cisco等網絡(luò )廠商推出了IP PBX，傳統的通訊廠商如Luncent、Siemens等也加入到這一行列。下面將就Cisco的IP方案做一介紹：

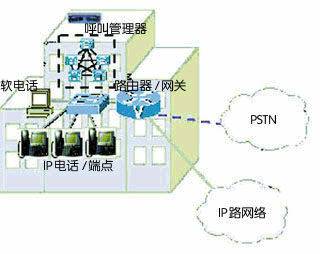

方案中的呼叫管理器及群集負責管理電話的呼叫控制，由軟件實現。基本模式是一臺裝載Windows2000操作系統的服務器上加載Cisco專用的Call Manager軟件。Cisco提供MCS7835等硬件設備，實際上是經過特殊優化的Windows2000和PC服務器，在這個設備上加載Call Manager則相對可靠穩定性高一些。

在局域網IP電話接入方面，Cisco提供CP7960,7940,7910等多種型號的專用IP電話機，功能相對不同，但都通過局域網雙絞線直接連接到局域網交換機。Cisco提供的Catalyst交換機均可直連這些IP電話機。

在廣域網連接及公網接入方面，廣域網連接如果不考慮公網接入，則只需最普通的網絡(luò )連接即可。如果考慮公網接入，則需要提供數模轉換用的網關，Cisco的多款路由器型號均支持網關功能，如5300，3600，2600等系列產品。在3600/2600上只需增加語音模塊或語音卡，即可直接連接普通模擬話機或公網外線或中繼線。

2.配置過程

CallManager是Cisco IP電話的管理服務器，用來管理IP網絡(luò )上的語音服務，管理IP電話終端。

CallManager安裝在Cisco MCS(Media Convergence Server)上，MCS是Cisco將Campaq的服務器及win2000操作系統優化而成的，將更有利于進行電話語音的維護及管理，提高了安全性及可靠性，Cisco在硬件及軟件方面都做了加密。

Callmanager所管理的局域網終端為IP電話，包括IP Phone 7910、7920、7940等等，可管理的廣域網設備為各種語音網關，如2600及3600安裝上語音模塊。

2.1 硬件環境

正如上述所說，Cisco Callmanager要安裝于Cisco MCS上，我們在這兒討論的為MCS-7822，下表將論及其特點：

Cisco提供的CD-ROM將自動安裝以下軟件：

1、Microsoft Windows 2000 Server
2、Microsoft SQL Server 7.0 Standard Edition,Servicepack2
3、DC Directory 2.4
4、Cisco CallManager Release 3.0

軟件的安裝比較簡單，分為下面幾步：

1、插入光盤后，出現MCS歡迎界面，Click Next
2、選擇New Installation or Server Replacement 并 Click Next
3、系統正式重啟后
4、輸入產品號：BTOO VQES CCJU IEBI，Click Next
5、在系統提示時，請選擇Next，取出光盤，重啟系統。
6、出現MCS 配置界面，click Next
7、輸入username:Callmanager，公司名稱：XXXXX，Click Next
8、輸入Computer name:Callmanager，以及工作組及DNS。
9、輸入IP Address:192.168.2.10 255.255.255.0以及網關：192.168.2.200
10、關于DNS，CallManager推薦不要使用DNS，因為如果使用DNS的話，系統將依賴于DNS的穩定性，所以我們這兒也不再使用DNS服務。那么我們lmhosts文件來保證域名的正確解析，這種情況主要是用于多臺MCS負載均衡的情況。

a.打開：c:\WINNT\system32\drivers\etc\hosts
b.在文件的最后，輸入MCS的IP地址及主機名 192.168.2.10 callmanager
c.存為一新文件:lmhosts

11、另外，還需將TFTP Server起來，默認狀態下，安裝完畢就已經啟動了。

2.3 Cisco IP Phone 7960的配置

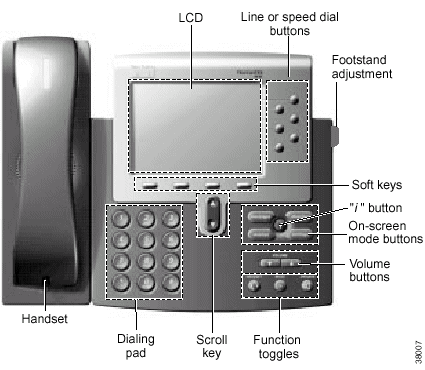

本方案使用的是Cisco的IP Phone 7960，還有其它型號的IP Phone，以及其設備特性，在此不便詳述，我們主要就此Phone的手工配置做一下簡述：

1、解鎖，使7960處于可配置狀態下，按* * #
2、按 Settings，按3（網絡(luò )設置）Network Configuration，那么，我們將看到屏幕右上角已經顯示解鎖的標志，注意，解鎖和加鎖的標志十分相似，我就曾經將解鎖誤認為是加鎖，總以為沒有解開，而耽誤了很長時間。
3、這樣，我們就可以進行配置了，LCD屏上將顯示以下菜單： 　

4、到此為止，我們已經將IP電話配置好。將電話重啟，IP電話所顯示的界面將是日期/時間界面。

2.4 Callmanager的配置

在此種情況下不考慮負載均衡，只是一臺Callmanager管理機及三個電話，也暫且不考慮語音網關問題。

2.4.1 Route Plans(路由規劃)

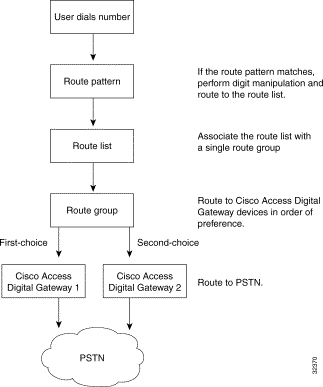

Callmanager使用Route Plan來路由所有的內部和外部電話（PSTN），route patterns,route filers,route lists,和route groups提供了一種適應性較強的網絡(luò )設計方式。下圖是其基本框圖,圖中是一個帶有外部網關的情況，本方案的情況似乎要簡單些，在route groups處 不再做過多的劃分。

2.4.2 Partition

Partition 將 route plan 分為若干個邏輯子集，包括組織名、地區、電話類型等。

打開 Cisco callmanager administration

選擇route plan>Partition

添加一個Partition即可

2.4.3 Calling Search Space

當要完成一個電話呼叫時，Calling search space 將確定是哪個Partition中的電話設備。

選擇route plan>calling Search space

添加名稱

在下拉框中選擇需要的partition

2.4.4 Route filter

Route filters 和route pattern一起示確認電話撥打的號碼。Route filters 只能用于NANP（North American Numbering Plan）北美電話號碼規劃，使用@這種通配符。我們可以不設置Route filter，因為就現在而言，網絡(luò )架構比較簡單，不用添加過濾措施。

2.4.5 Route group

Route group可以用來設置所選網關的順序，即與外部相連時的優先網關或端口。在此可不做考慮。

2.4.6 Route pattern

Route pattern路由內部及外部電話。指定一個IP電話的電話號碼(directory number)，也就指定了一個route pattern，網關也需要一個route pattern，相對而言，它可以定義一個比較復雜的route pattern，如帶通配符的，如指定一個網關為8XXX， 則所有8000到8999的電話號碼都可以出入此網關。

2.4.7 添加IP電話

預備工作都做好，下面可以添加設備了。

選擇Device>Add a Device

選擇Device type>Phone

指定一個電話機的型號，在這里為7960

只要指定其MAC地址，系統便會(huì )自行找到所要加的設備。MAC地址在電話上有顯示

然后，雙擊所添加的IP電話，填寫相應的內容。如Device Name、Device Pool、Calling Search space、Directory Number(電話號碼)

對左邊一欄的Line1或Line2做一下相應配置，如電話號碼及其它呼叫轉移等設置。

再將IP電話重啟，這樣，你就可以在電話的LCD顯示屏看到電話號碼，就此，你可以如一般的電話似的，打一個電話了。

2.4.8.快速配置方式

這兒還有一個快速配置方案，特別針對測試環境來說是非常好的.

打開Cisco CallManager Administration

選擇System>Cisco CallManager

選擇要自動配置的服務。

填入電話號碼的起始和終止號碼。

選擇Update保存配置。

重啟CallManager服務。

3. 結束語

IP電話的配置前前后后，經歷了一個半月的時間，此處的文章只是一個淺顯的配置方式。寫此文，一者自己做個記錄，二者，也希望同仁們能從中得到啟發。
